Каталог запасных частей к технике: JCB VM-1500-1601300 (2006). Электрооборудование
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
18
19
20
21
21
22
23
24
25
26
27
28
35
40
45

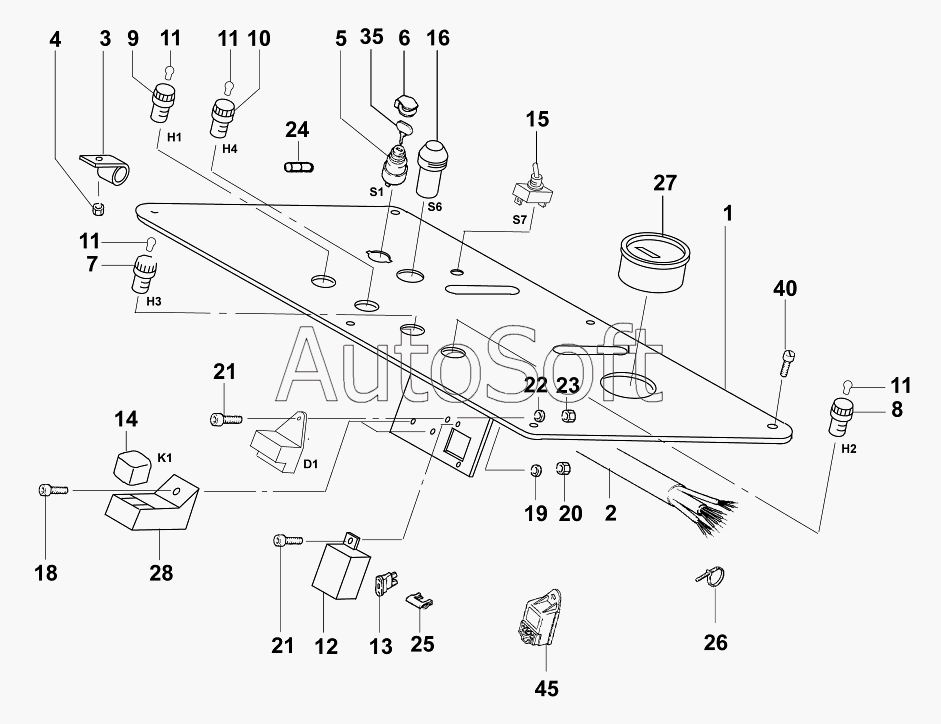

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05731/82120 | 0***0 | Elektric Instrument panel H | |
| 1 | 0***0 | Instrument panel, cpl. | |
| 10 | 0***3 | Lamp | |
| 11 | 0***3 | Bulb | |
| 12 | 0***5 | Fuse box | |
| 13 | 0***0 | Insert 15A | |
| 14 | 0***5 | Relay | |
| 15 | 0***3 | Switch | |
| 16 | 0***7 | Pressure switch | |
| 18 | 0***2 | Cap screw M4x12 DIN7984 | |
| 19 | 0***4 | Washer 4,3 DIN125 | |
| 2 | 0***1 | Cable harness | |
| 20 | 0***4 | Hexagon nut M4 DIN934 | |
| 21 | 0***6 | Cap screw M5x16 DIN7984 | |
| 22 | 0***5 | Washer 5,3 DIN125 | |
| 23 | 0***5 | Hexagon nut M5 DIN934 | |
| 24 | 0***2 | Diode, cpl. | |
| 25 | 0***1 | Bridge | |
| 26 | 0***1 | Hose clip | |
| 27 | 0***1 | Indicator | |
| 28 | 0***6 | Mounting base | |
| 3 | 0***9 | Pipe clip | |
| 35 | 0***8 | Key | |
| 4 | 0***0 | Security nut NM 8 DIN980 | |
| 40 | 0***4 | Screw | |
| 45 | 0***0 | Relay | |
| 5 | 0***5 | Switch lock | |
| 6 | 0***2 | Cover | |
| 7 | 0***5 | Lamp | |
| 8 | 0***7 | Lamp | |
| 9 | 0***8 | Lamp |
