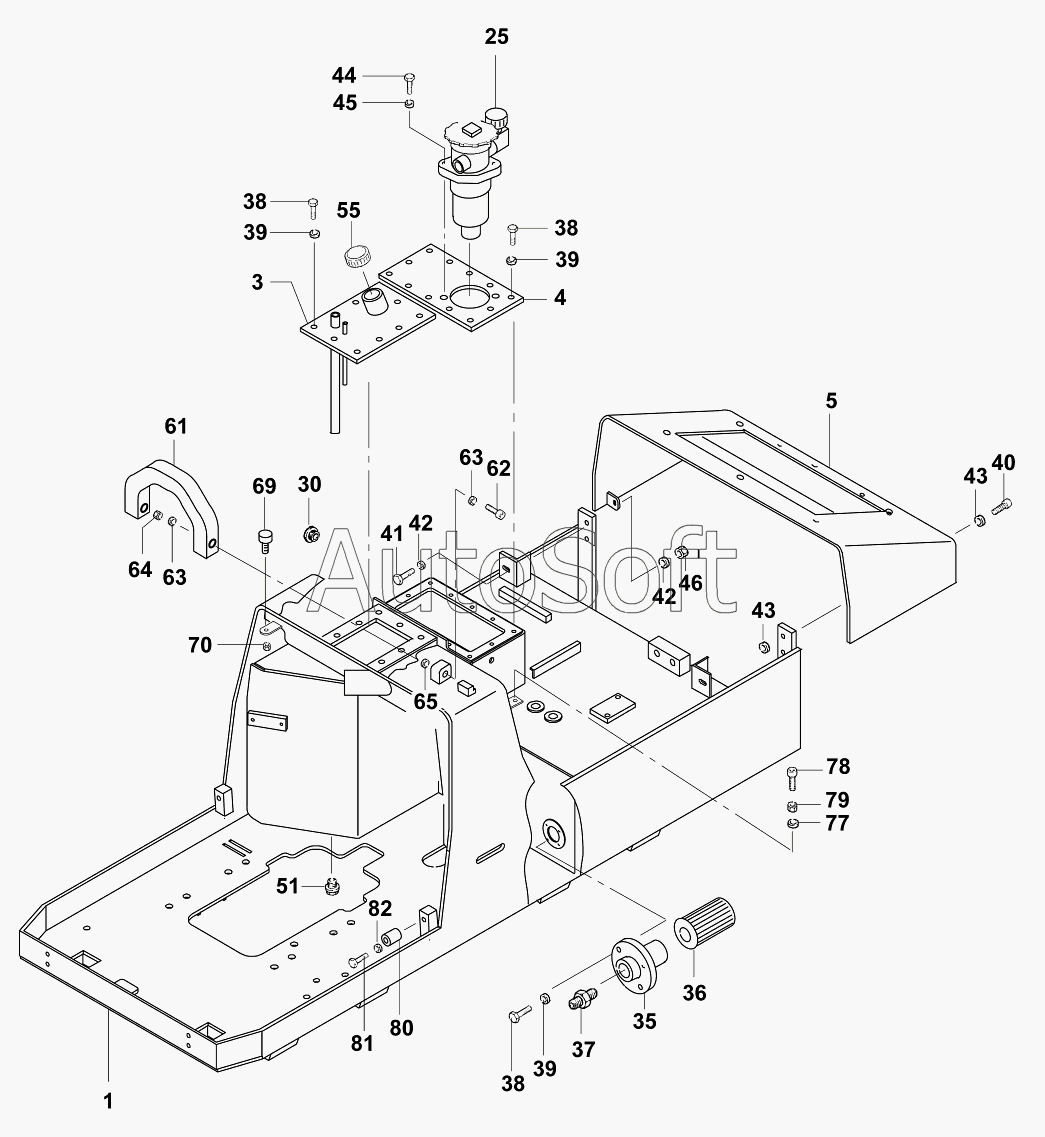

Каталог запасных частей к технике: JCB VM-1500-1601300 (2006). Верхняя часть
1
3
4
5
25
30
35
36
37
38
38
38
39
39
39
40
41
42
42
43
43
44
45
46
51
55
61
62
63
63
64
69
70
77
78
79
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85731/20550 | 8***0 | Engine hood, cpl. | |
| 85731/20600 | 8***0 | Cover, cpl. | |
| 85731/20700 | 8***0 | Switching device | |
| 85731/20710 | 8***0 | Control system, cpl. | |
| 85731/20755 | 8***5 | Control system, cpl. | |
| 85731/21002 | 8***2 | Structure motor, cpl. | |
| 1 | 0***0 | Base plate, cpl. | |
| 25 | 0***0 | Return flow filter | |
| 3 | 0***0 | Cover lid, cpl. | |
| 30 | 0***9 | Oil level indicator | |
| 35 | 0***0 | Nipple | |
| 36 | 0***0 | Filter | |
| 37 | 0***8 | Nipple | |
| 38 | 0***0 | Hexagon screw M8x20 DIN933 | |
| 39 | 0***8 | Washer 8 DIN6796 | |
| 4 | 0***1 | Cover lid | |
| 40 | 0***5 | Cap screw M10x25 DIN7984 | |
| 41 | 0***5 | Hexagon screw M8x35 DIN933 | |
| 42 | 0***8 | Washer 8 DIN6796 | |
| 43 | 0***0 | Washer 10,5 DIN7349 | |
| 44 | 0***0 | Hexagon screw M10x40 DIN933 | |
| 45 | 0***0 | Washer 10 DIN6796 | |
| 46 | 0***0 | Security nut NM 8 DIN980 | |
| 5 | 0***0 | Cover, cpl. | |
| 51 | 0***5 | Screw plug | |
| 55 | 0***1 | Closure | |
| 61 | 0***0 | Lifting eye | |
| 62 | 0***0 | Cap screw M20x100 DIN912 | |
| 63 | 0***0 | Washer 20 DIN6796 | |
| 64 | 0***0 | Security nut VM20 DIN980 | |
| 69 | 0***5 | Rubber pad | |
| 70 | 0***0 | Security nut NM 8 DIN980 | |
| 77 | 0***6 | Washer 6 DIN6796 | |
| 78 | 0***0 | Cap screw M16x40 DIN912 | |
| 79 | 0***6 | Hexagon nut M16 DIN934 | |
| 80 | 0***5 | Rubber | |
| 81 | 0***0 | Hexagon screw M10x60 DIN931 | |
| 82 | 0***0 | Washer 10,5 DIN125 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
