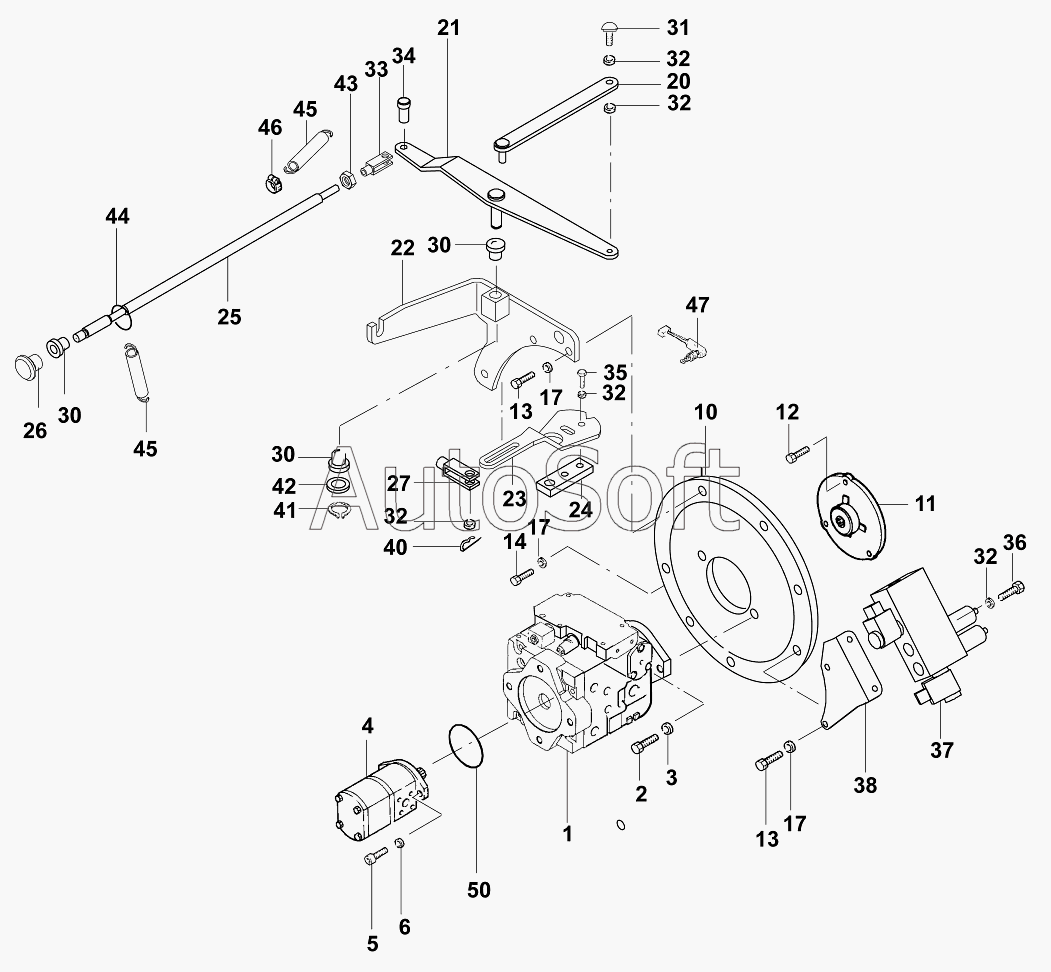

Каталог запасных частей к технике: JCB VMТ-390/400 (480/500) (2005). Установка насоса/Pump mounting
1
2
3
4
5
6
10
11
12
13
13
14
17
17
17
20
21
22
23
24
25
26
27
30
30
30
31
32
32
32
32
32
33
34
35
36
37
38
40
41
42
43
44
45
45
46
47
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87140/52001 | 8***1 | Pump mounting | |
| 1 | 0***0 | Variable displacement hydro pump | |
| 10 | 0***5 | Flange | |
| 11 | 0***0 | Clutch | |
| 12 | 0***0 | Hexagon screw M12x30 DIN933 | |
| 13 | 0***0 | Hexagon screw M10x1,25x60 DIN961 | |
| 14 | 0***5 | Hexagon screw | |
| 17 | 0***0 | Washer 10 DIN6796 | |
| 2 | 0***5 | Hexagon screw M14x45 DIN933 | |
| 20 | 0***0 | Control lever | |
| 21 | 0***0 | Lever, cpl. | |
| 22 | 0***0 | Bracket | |
| 23 | 0***1 | Lever | |
| 24 | 0***2 | Lever | |
| 25 | 0***3 | Rod | |
| 26 | 0***4 | Handle | |
| 27 | 0***5 | Fork head | |
| 3 | 0***5 | Washer 15 DIN125 | |
| 30 | 0***0 | Sleeve | |
| 31 | 0***0 | Screw | |
| 32 | 0***8 | Washer 8,4 DIN125 | |
| 33 | 0***2 | Fork head | |
| 34 | 0***3 | Bolt | |
| 35 | 0***6 | Hexagon screw M8x16 DIN933 | |
| 36 | 0***5 | Hexagon screw M8x65 DIN931 | |
| 37 | 0***0 | Control block | |
| 38 | 0***0 | Bracket | |
| 4 | 0***0 | Gear pump | |
| 40 | 0***5 | Splint pin | |
| 41 | 0***2 | Retaining ring 12x1 DIN471 | |
| 42 | 0***2 | Washer 13 DIN125 | |
| 43 | 0***8 | Hexagon nut M8 DIN934 | |
| 44 | 0***0 | Ring | |
| 45 | 0***8 | Tension spring | |
| 46 | 0***9 | Hose clamp | |
| 47 | 0***5 | Switch | |
| 5 | 0***1 | Cap screw | |
| 50 | 0***0 | O-ring 80x3 | |
| 6 | 0***0 | Washer 10,5 DIN125 |
