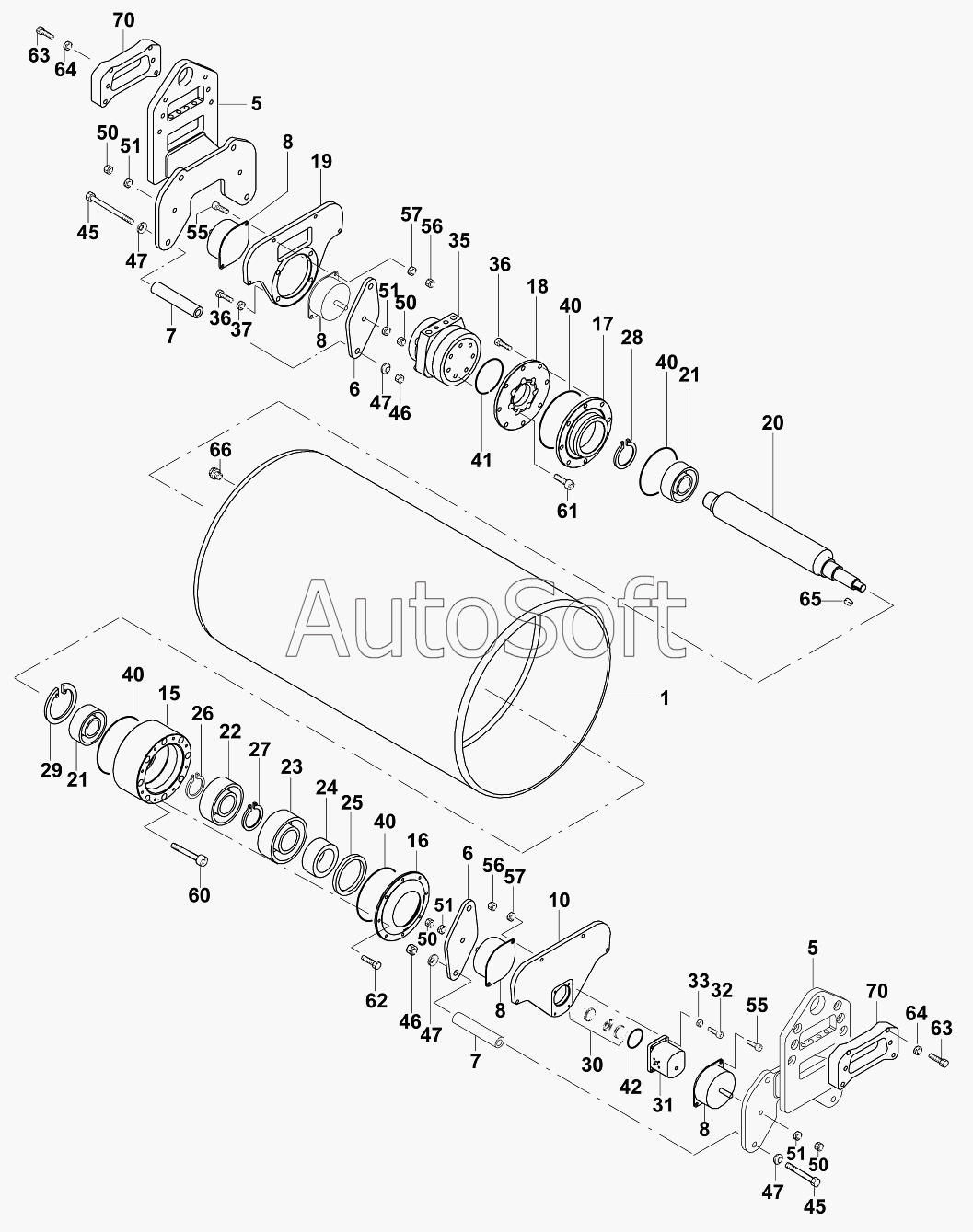

Каталог запасных частей к технике: JCB VMТ-390/400 (480/500) (2005). Валец/Drum shell 1400mm (VMT 400/500)
1
5
5
6
6
7
7
8
8
8
8
10
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
35
36
36
37
40
40
40
40
41
42
45
45
46
46
47
47
47
47
50
50
50
50
51
51
51
51
55
55
56
56
57
57
60
61
62
63
63
64
64
65
66
70
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87140/20002 | 8***2 | Drum shell, cpl. , 1400mm | |
| 1 | 0***0 | Drum shell 1400 mm | |
| 10 | 0***4 | Flange-mounted bearing | |
| 15 | 0***5 | Bearing housing | |
| 16 | 0***6 | Cover | |
| 17 | 0***7 | Bearing ring | |
| 18 | 0***8 | Bearing flange | |
| 19 | 0***2 | Bracket | |
| 20 | 0***1 | Exciter shaft | |
| 21 | 0***3 | Cylindrical roller bearing | |
| 22 | 0***0 | Deep grove ball bearing | |
| 23 | 0***0 | Deep grove ball bearing | |
| 24 | 0***0 | Inner ring | |
| 25 | 0***5 | Shaft seal ring | |
| 26 | 0***0 | Retaining ring 120x4 DIN471 | |
| 27 | 0***0 | Retaining ring 130x4 DIN471 | |
| 28 | 0***0 | Retaining ring 60x2 DIN471 | |
| 29 | 0***0 | Retaining ring 130x4 DIN472 | |
| 30 | 0***0 | Clutch | |
| 31 | 0***0 | Gear wheel motor | |
| 32 | 0***5 | Cap screw M8x25 DIN912 | |
| 33 | 0***9 | Washer | |
| 35 | 0***0 | Fixed displacement hydro motor | |
| 36 | 0***0 | Hexagon screw M16x50 DIN933 | |
| 37 | 0***7 | Washer | |
| 40 | 0***0 | O-ring 200x3 | |
| 41 | 0***0 | O-ring 159x3 | |
| 42 | 0***0 | O-ring 80x3 | |
| 45 | 0***0 | Hexagon screw M20x220 DIN931 | |
| 46 | 0***0 | Security nut VM20 DIN980 | |
| 47 | 0***0 | Disc spring | |
| 5 | 0***0 | Suspension | |
| 50 | 0***0 | Security nut NM16 DIN985 | |
| 51 | 0***7 | Washer 17 DIN6340 | |
| 55 | 0***0 | Cap screw M12x50 DIN912 | |
| 56 | 0***0 | Security nut VM12 DIN980 | |
| 57 | 0***2 | Washer 13 DIN125 | |
| 6 | 0***3 | Tensioning plate | |
| 60 | 0***0 | Cap screw M16x120 DIN912 | |
| 61 | 0***5 | Cap screw M16x35 DIN912 | |
| 62 | 0***0 | Hexagon screw M10x30 DIN933 | |
| 63 | 0***0 | Hexagon screw M16x100 DIN933 | |
| 64 | 0***6 | Washer 17 DIN125 | |
| 65 | 0***0 | Parallel key A8x7x30 DIN6865 | |
| 66 | 0***0 | Plug | |
| 7 | 0***8 | Spacer pipe | |
| 70 | 0***1 | Intermediante plate | |
| 8 | 0***9 | Rubber pad |
