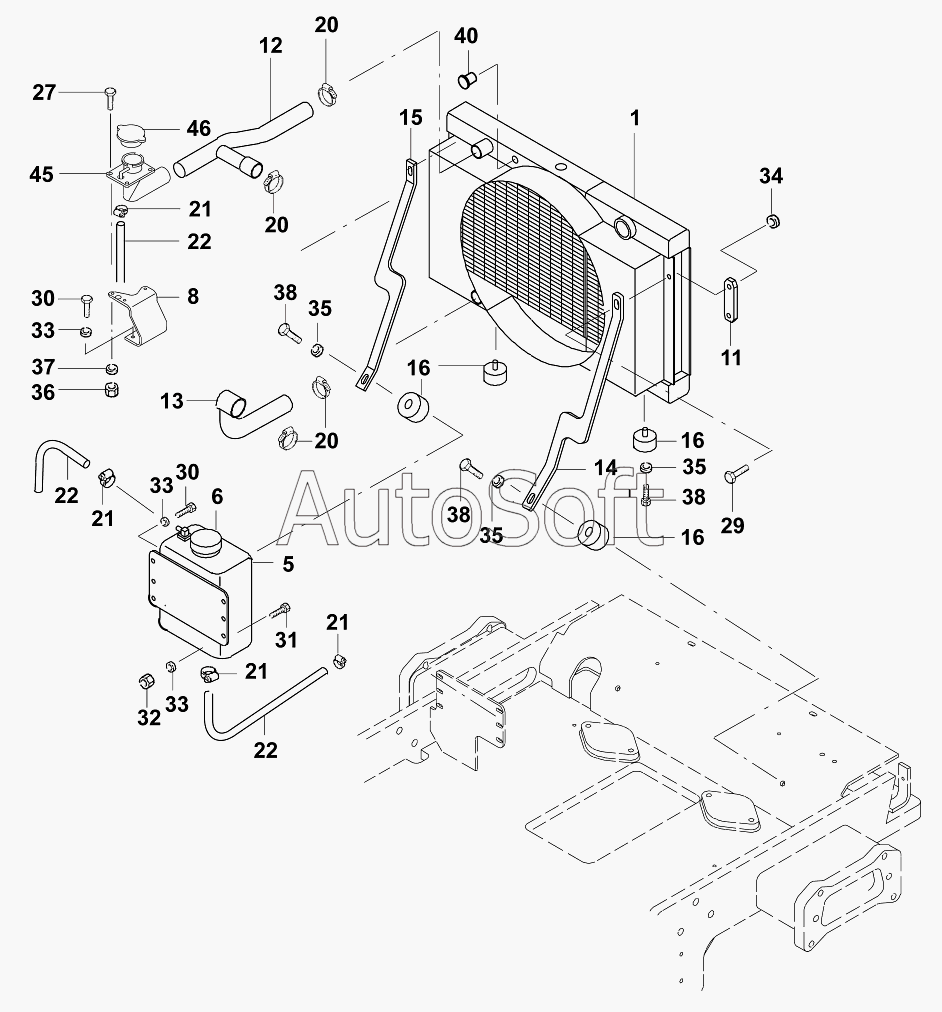

Каталог запасных частей к технике: JCB VMТ-390/400 (480/500) (2005). Установка радиатора/Instalation cooler
1
5
6
8
11
12
13
14
15
16
16
16
20
20
20
21
21
21
21
22
22
22
27
29
30
30
31
32
33
33
33
34
35
35
35
36
37
38
38
38
40
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87140/51001 | 8***1 | Instalation cooler | |
| 1 | 0***1 | Oil-water-cooler | |
| 11 | 0***1 | Base | |
| 12 | 0***4 | Hose, upper | |
| 13 | 0***3 | Hose, lower | |
| 14 | 0***2 | Bracket, left | |
| 15 | 0***3 | Bracket, right | |
| 16 | 0***4 | Rubber pad | |
| 20 | 0***2 | Hose clamp | |
| 21 | 0***9 | Hose clamp | |
| 22 | 0***0 | Hose 2600 mm | |
| 27 | 0***0 | Hexagon screw M6x20 DIN933 | |
| 29 | 0***5 | Hexagon screw M8x35 DIN933 | |
| 30 | 0***5 | Hexagon screw M8x25 DIN933 | |
| 31 | 0***0 | Hexagon screw M8x20 DIN933 | |
| 32 | 0***0 | Security nut VM8 DIN980 | |
| 33 | 0***8 | Washer 8,4 DIN125 | |
| 34 | 0***8 | Washer 8,4 DIN7349 | |
| 35 | 0***0 | Washer 10,5 DIN7349 | |
| 36 | 0***0 | Security nut VM6 DIN980 | |
| 37 | 0***6 | Washer 6,4 DIN125 | |
| 38 | 0***0 | Hexagon screw M10x20 DIN933 | |
| 40 | 0***5 | Screw plug | |
| 45 | 0***0 | Closure, cpl. | |
| 46 | 0***1 | Cover | |
| 5 | 0***6 | Water tank | |
| 6 | 0***8 | Cap | |
| 8 | 0***4 | Bracket |
