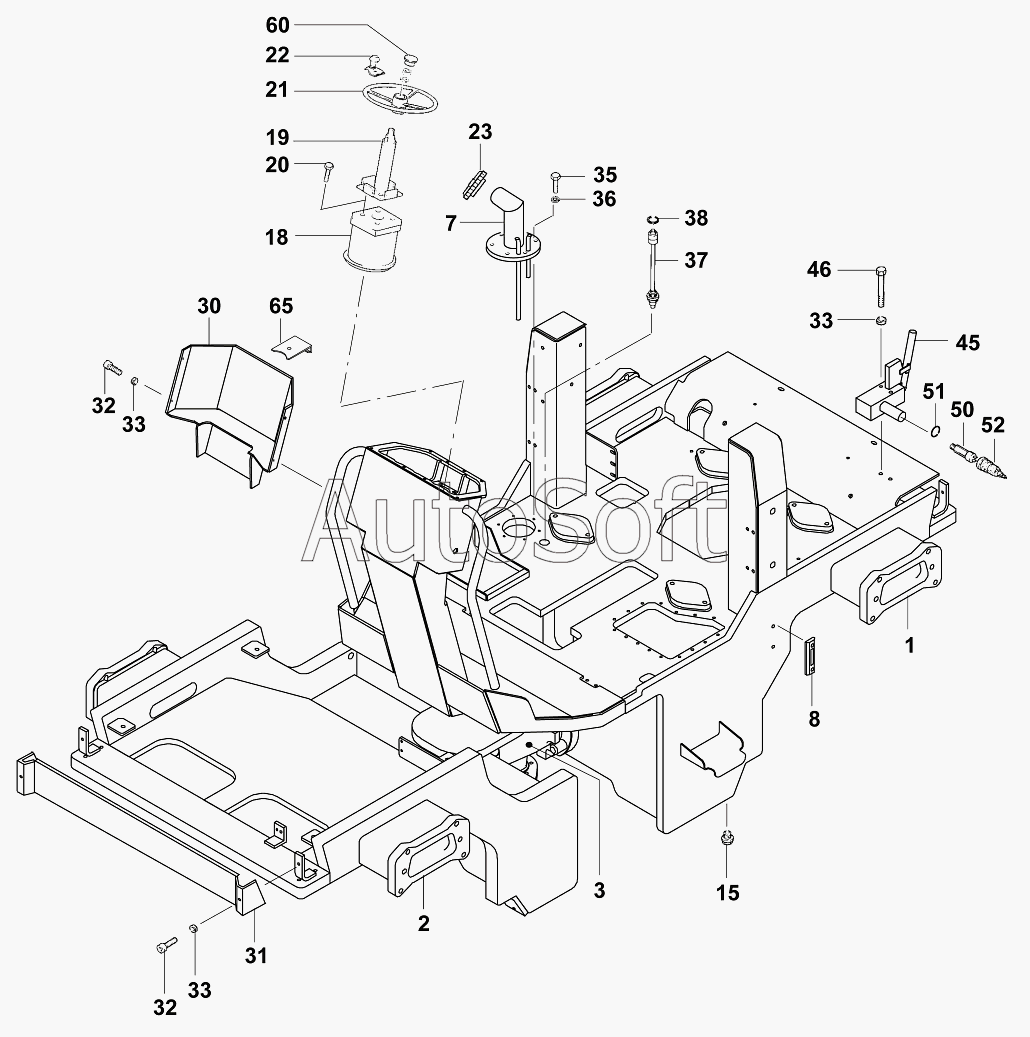

Каталог запасных частей к технике: JCB VMТ-390/400 (480/500) (2005). Рама/Frame (VMT 390/400)
1
2
3
7
8
15
18
19
20
21
22
23
30
31
32
32
33
33
33
35
36
37
38
45
46
50
51
52
60
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87140/10001 | 8***1 | Frame, cpl. | |
| 1 | 0***1 | Frame, rear | |
| 15 | 0***2 | Union | |
| 18 | 0***0 | Steering unit | |
| 19 | 0***3 | Steering column | |
| 2 | 0***0 | Frame, front | |
| 20 | 0***0 | Hexagon screw M10x30 DIN933 | |
| 21 | 0***0 | Steering wheel | |
| 22 | 0***1 | Handle | |
| 23 | 0***0 | Closure | |
| 3 | 8***1 | Articulated joint | |
| 30 | 0***5 | Cover | |
| 31 | 0***1 | Cover sheet | |
| 32 | 0***6 | Cap screw M8x16 DIN7984 | |
| 33 | 0***8 | Washer 8,4 DIN125 | |
| 35 | 0***0 | Hexagon screw M6x20 DIN933 | |
| 36 | 0***6 | Screw retaining device | |
| 37 | 0***5 | Switch | |
| 38 | 0***9 | Seal ring A33x39x2 DIN7603 | |
| 45 | 0***0 | Manual pump | |
| 46 | 0***0 | Hexagon screw M8x70 DIN931 | |
| 50 | 0***1 | Presure switch | |
| 51 | 0***5 | Seal ring A12x15,5 DIN7603 | |
| 52 | 0***6 | Protective cap | |
| 60 | 0***2 | Cover | |
| 65 | 0***4 | Cover | |
| 7 | 0***0 | Filler neck | |
| 8 | 0***2 | Oil level indicator |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
