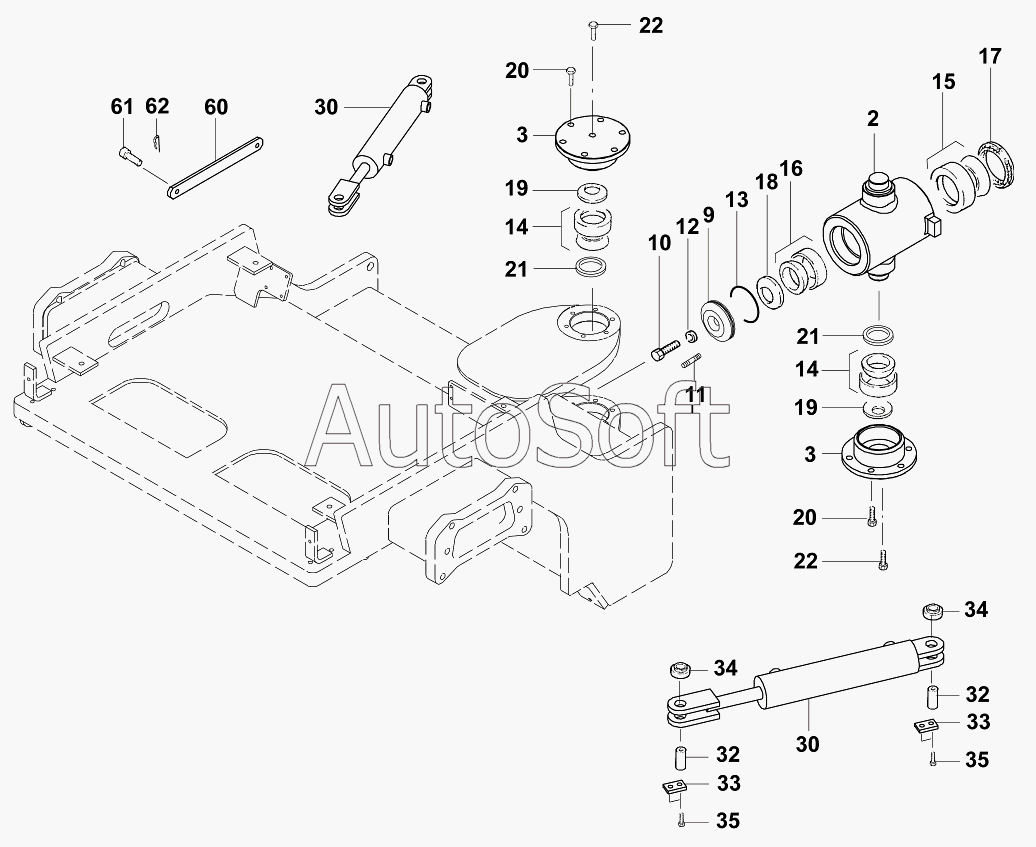

Каталог запасных частей к технике: JCB VMТ-390/400 (480/500) (2005). Поворотное соединение/Articulated joint
2
3
3
9
10
11
12
13
14
14
15
16
17
18
19
19
20
20
21
21
22
22
30
30
32
32
33
33
34
34
35
35
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87140/15001 | 8***1 | Articulated joint | |
| 10 | 0***0 | Hexagon screw M16x60 DIN933 | |
| 11 | 0***0 | Spring type straight pin | |
| 12 | 0***6 | Washer 16 DIN6796 | |
| 13 | 0***1 | O-ring | |
| 14 | 0***5 | Swivel bearing | |
| 15 | 0***0 | Swivel bearing | |
| 16 | 0***0 | Swivel bearing | |
| 17 | 0***0 | O-ring | |
| 18 | 0***0 | Disc spring | |
| 19 | 0***0 | Disc spring | |
| 2 | 0***0 | Housing | |
| 20 | 0***5 | Hexagon screw M10x35 DIN933 | |
| 21 | 0***9 | Flat ring | |
| 22 | 0***6 | Hexagon screw M10x16 DIN933 | |
| 3 | 0***2 | Cover | |
| 30 | 0***0 | Hydro-cylinder | |
| 32 | 0***1 | Bolt | |
| 33 | 0***2 | Strap | |
| 34 | 0***6 | Swivel bearing | |
| 35 | 0***0 | Hexagon screw M8x20 DIN933 | |
| 45 | 0***0 | Security nut VM12 DIN980 | |
| 60 | 0***9 | Safety device | |
| 61 | 0***0 | Bolt | |
| 62 | 0***0 | Splint pin | |
| 9 | 0***9 | Disc |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
