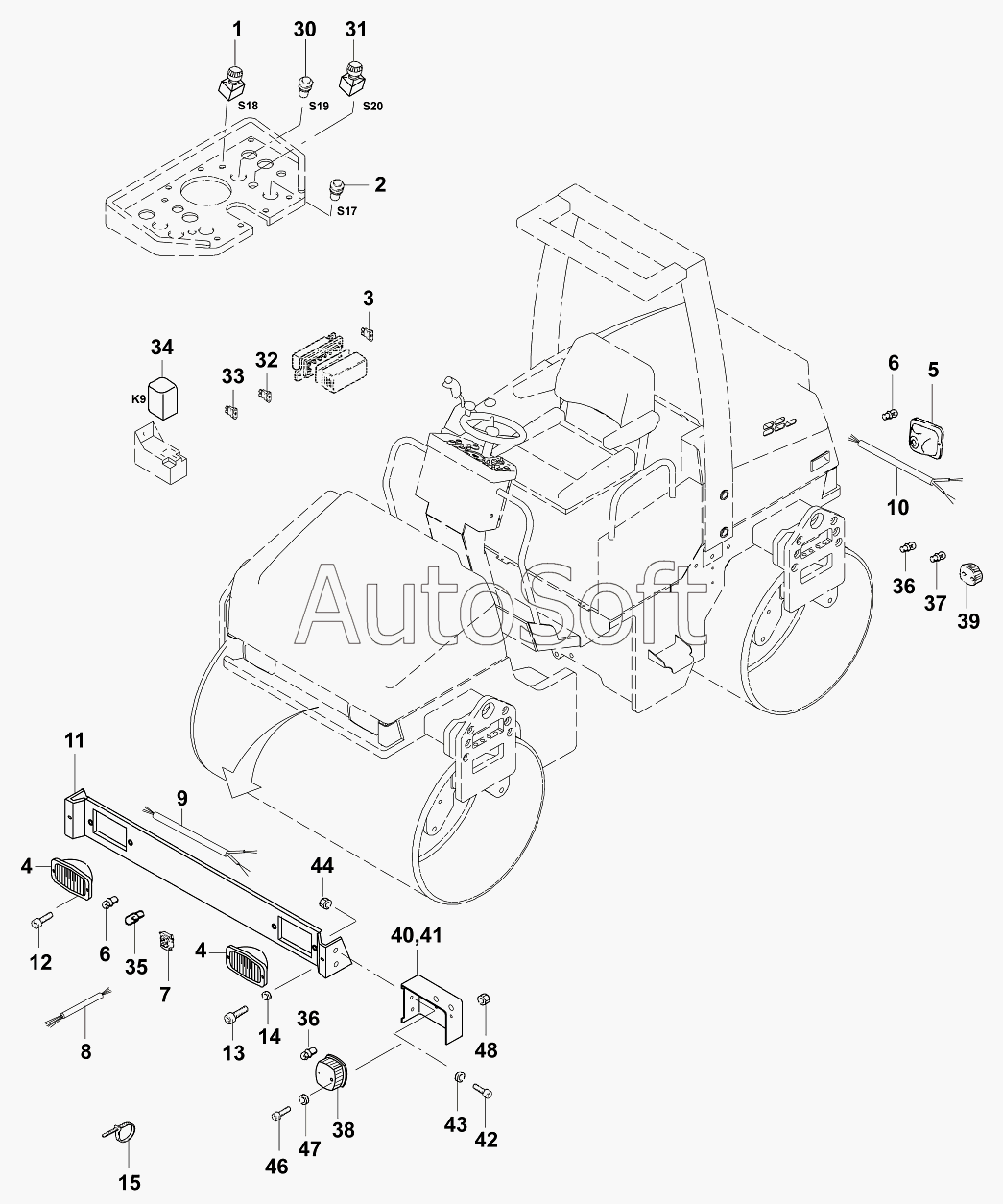

Каталог запасных частей к технике: JCB VMТ-390/400 (480/500) (2005). Освещение/Lighting StVZO
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
44
46
47
87140/90150
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87140/90150 | 8***0 | Lighting StVZO | |
| 1 | 0***0 | Rotary switch | |
| 10 | 0***1 | Cable harness, rear | |
| 11 | 0***3 | Cover sheet | |
| 12 | 0***5 | Cap screw M4x25 DIN84 | |
| 13 | 0***6 | Cap screw M8x16 DIN7984 | |
| 14 | 0***8 | Washer 8,4 DIN125 | |
| 15 | 0***1 | Hose clip | |
| 2 | 0***1 | Presure switch | |
| 3 | 0***0 | Insert 20A | |
| 30 | 0***2 | Presure switch | |
| 31 | 0***6 | Rotary switch | |
| 32 | 0***0 | Insert 10A | |
| 33 | 0***0 | Insert 5A | |
| 34 | 0***1 | Flasher unit | |
| 35 | 0***5 | Bulb | |
| 36 | 0***8 | Bulb | |
| 37 | 0***0 | Bulb | |
| 38 | 0***4 | Flasher lamp, front | |
| 39 | 0***2 | Flasher lamp, rear | |
| 4 | 0***5 | Headlamp | |
| 40 | 0***7 | Bracket, right | |
| 41 | 0***8 | Bracket, left | |
| 42 | 0***6 | Cap screw M6x16 DIN7984 | |
| 43 | 0***6 | Washer 6,4 DIN125 | |
| 44 | 0***0 | Security nut NM4 DIN985 | |
| 44 | 0***0 | Security nut NM6 DIN985 | |
| 46 | 0***2 | Cap screw M4x12 DIN84 | |
| 47 | 0***4 | Washer 4,3 DIN125 | |
| 5 | 0***6 | Headlamp | |
| 6 | 0***0 | Bulb | |
| 7 | 0***0 | Plug | |
| 8 | 0***5 | Cable harness, front | |
| 9 | 0***6 | Cable harness, front |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
