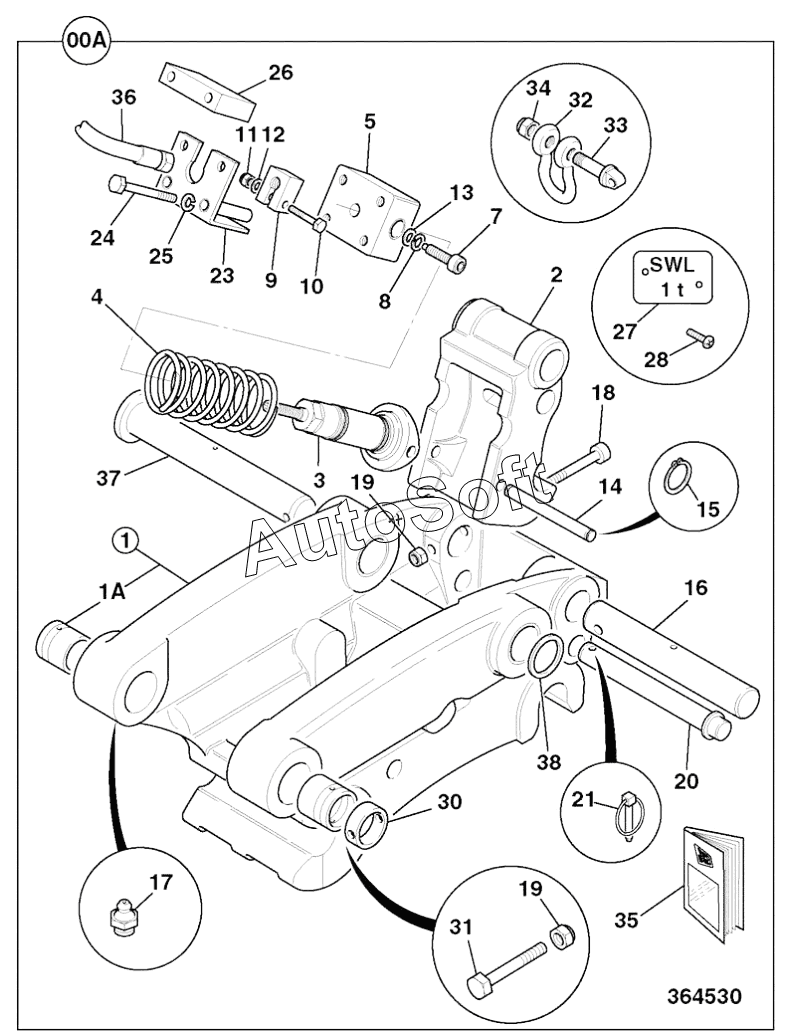

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). QUICKHITCH ATTACHMENT BACKHOE, HYDRAULIC
1
1A
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
23
24
25
26
27
28
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***h | Body Quickhitch | |
| 10 | 1***Z | Bolt | |
| 11 | 1***Z | Nut | |
| 12 | 1***Z | Washer | |
| 13 | 1***Z | Washer | |
| 14 | 1***2 | Pin Pivot | |
| 15 | 8***4 | Circlip | |
| 16 | 8***8 | Pin Pivot | |
| 17 | 1***1 | Nipple Grease | |
| 18 | 1***Z | Capscrew | |
| 19 | 1***Z | Nut lock | |
| 1A | 8***2 | Bearing | |
| 2 | 1***7 | Latch | |
| 20 | 1***3 | Pin Lock | |
| 21 | 8***0 | Pin linch | |
| 23 | 1***4 | Cover | |
| 24 | 1***Z | Bolt | |
| 25 | 1***Z | Spring Washer | |
| 26 | 1***3 | Block | |
| 27 | 1***1 | Plate | |
| 28 | 8***2 | Screw Hammer Drive | |
| 3 | 1***0 | Ram quickhitch | |
| 30 | 1***8 | Collar | |
| 31 | 1***Z | Bolt | |
| 32 | 9***0 | Shackle bow | |
| 33 | 1***Z | Bolt | |
| 34 | 1***Z | Nut | |
| 35 | 9***1 | Book Owners manual 3CX 4CX excavator | |
| 36 | 6***5 | Hose | |
| 37 | 9***0 | Pin Pivot | |
| 38 | 8***0 | Washer | |
| 3A | 9***3 | Kit seal | |
| 4 | 8***6 | Spring compression . | |
| 5 | 9***7 | Block pivot assembly hyd quickhitch | |
| 7 | 1***1 | Bolt Trunnion | |
| 8 | 1***Z | Washer | |
| 9 | 1***9 | Collar lock | |
| A | 9***6 | Quickhitch assembly 3CX 4CX excavator | |
| B | 1***6 | Quickhitch assembly, hydraulic excavator |
