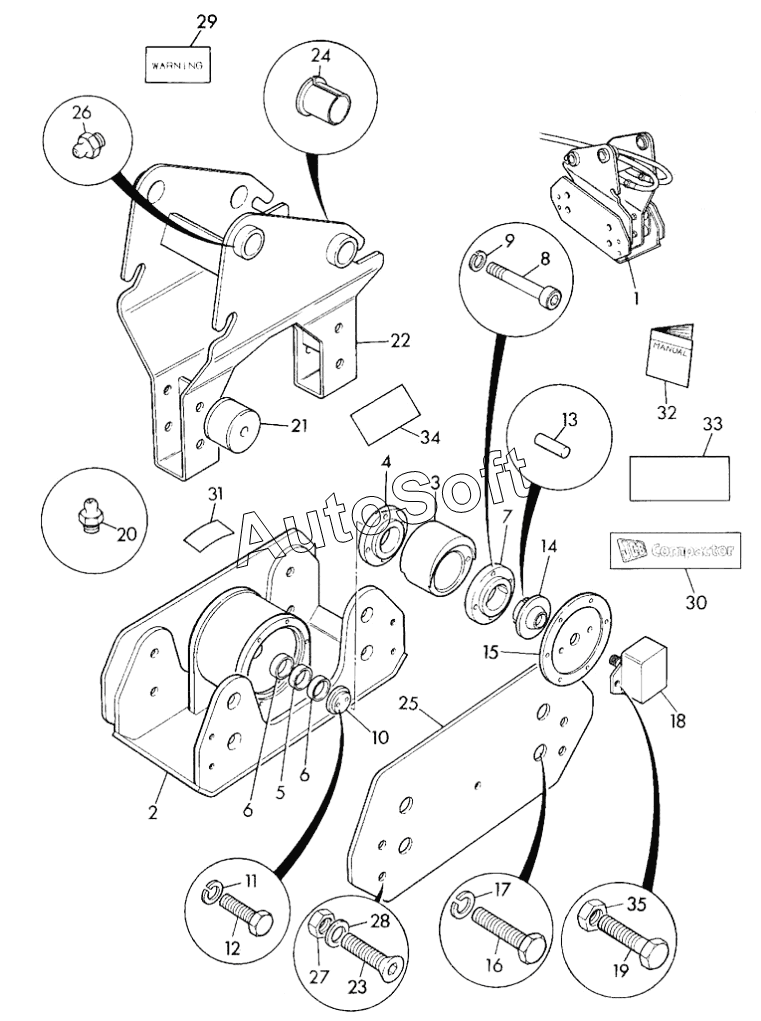

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). COMPACTOR BACKHOE ATTACHMENT
1
2
2
2
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Attachment compactor | |
| 2 | 1***Z | Nut lock | |
| 2 | 1***Z | Washer | |
| 2 | 3***5 | Plate footplate | |
| 2 | 8***8 | Bolt CSK Head Socket Screw | |
| 2 | 9***0 | Base compactor WA | |
| 3 | 9***2 | Ring eccentric weight | |
| 4 | 9***3 | Plate end | |
| 5 | 9***4 | Spacer | |
| 6 | 9***5 | Bearing | |
| 7 | 9***6 | Plate drive end | |
| 8 | 1***1 | Capscrew | |
| 9 | 1***Z | Spring Washer | |
| 10 | 9***7 | Plate end | |
| 11 | 9***8 | Washer tab | |
| 12 | 1***Z | Setscrew | |
| 13 | 9***9 | Roller | |
| 14 | 9***1 | Coupling motor drive | |
| 15 | 9***0 | Plate motor adapter | |
| 16 | 1***Z | Bolt | |
| 17 | 1***Z | Washer spring M16 | |
| 18 | 2***0 | Motor compactor 4 bolt mounting | |
| 18 | 2***0 | Motor compactor 4 bolt mounting | |
| 19 | 1***Z | Capscrew | |
| 20 | 1***1 | Nipple Grease | |
| 21 | 9***3 | Mounting rubber | |
| 22 | 9***5 | Bracket top | |
| 23 | 8***9 | Capscrew | |
| 24 | G***0 | Bush Pivot | |
| 25 | 9***1 | Plate backfill | |
| 26 | 1***2 | Nipple grease | |
| 27 | 1***Z | Nut lock | |
| 28 | 1***Z | Washer | |
| 29 | 8***2 | Decal warning read the manual | |
| 30 | 8***1 | Decal dmCompactordm | |
| 31 | 9***3 | Decal greasing | |
| 32 | 9***4 | Manual owners | |
| 33 | 8***2 | Label | |
| 34 | 8***2 | Decal caution | |
| 35 | 8***3 | Washer locking |
