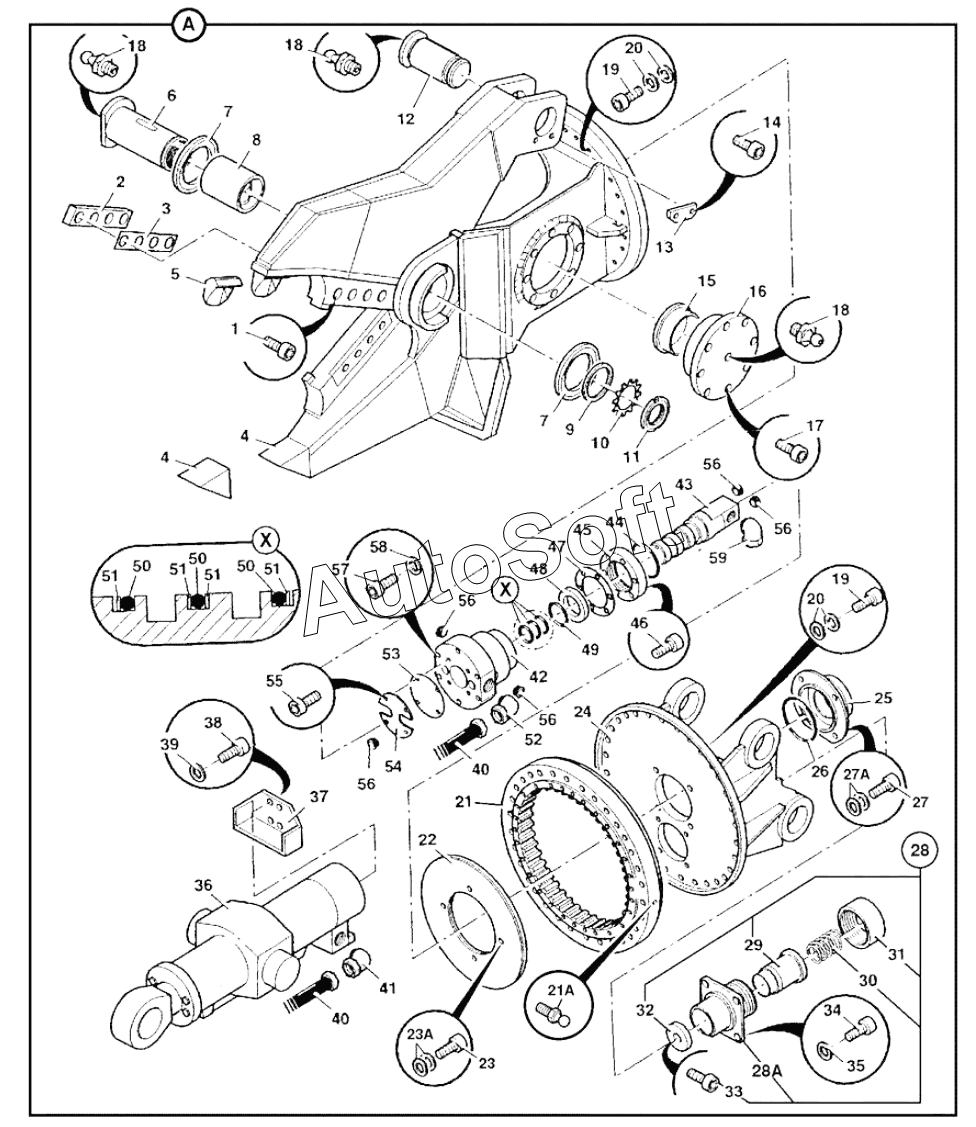

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). CUTTER/CRUSHER CM500
A
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
20
20
21
21A
22
23
24
25
26
27
28
28A
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
50
50
51
51
51
51
52
53
54
55
56
56
56
56
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***6 | Capscrew | |
| 10 | 9***3 | Washer lock | |
| 11 | 9***4 | Nut axle | |
| 12 | 9***5 | Shaft | |
| 13 | 9***6 | Bar | |
| 14 | 9***9 | Capscrew | |
| 15 | 9***7 | Bush | |
| 16 | 9***8 | Cap | |
| 17 | 9***9 | Capscrew | |
| 18 | 9***3 | Nipple grease | |
| 19 | 1***6 | Screw cap | |
| 2 | 9***5 | Blade cutter | |
| 20 | 9***9 | Washer locking | |
| 21 | 9***5 | Ring slew | |
| 21A | 9***1 | Nipple grease | |
| 21B | 9***0 | Seal Slew ring Cutter crusher | |
| 22 | 9***3 | Plate | |
| 23 | 9***9 | Capscrew | |
| 24 | 9***6 | Body end Cutter crusher | |
| 24A | 9***1 | Washer lock | |
| 25 | 9***7 | Stop slew stop Cutter crusher | |
| 26 | 9***6 | O-Ring | |
| 27 | 9***6 | Capscrew | |
| 28 | 9***9 | Brake assembly Cutter crusher | |
| 28A | 9***8 | Body | |
| 29 | 9***9 | Guide spring | |
| 3 | 9***6 | Shim | |
| 30 | 9***0 | Spring | |
| 31 | 9***1 | Cover | |
| 32 | 9***8 | Plate cutter crusher | |
| 33 | 8***8 | Capscrew | |
| 34 | 9***9 | Capscrew | |
| 35 | 9***9 | Washer locking | |
| 36 | 9***6 | Ram hydraulic cylinder Cutter crusher | |
| 37 | 9***7 | Casing | |
| 38 | 9***8 | Capscrew | |
| 39 | 9***9 | Washer spring | |
| 4 | 9***7 | Tooth | |
| 40 | 9***0 | Hose | |
| 41 | 9***1 | Elbow | |
| 42 | 9***2 | Body | |
| 43 | 9***3 | Spool | |
| 44 | 9***4 | Wiper | |
| 45 | 9***5 | Cover | |
| 46 | 9***6 | Capscrew | |
| 47 | 9***7 | Seal | |
| 48 | 9***5 | Bearing ball | |
| 49 | 9***8 | Ring retaining | |
| 5 | 9***8 | Breaker | |
| 50 | 9***9 | O-Ring | |
| 51 | 9***0 | Ring supporting | |
| 52 | 9***1 | Elbow | |
| 53 | 9***2 | Seal | |
| 54 | 9***3 | Cover | |
| 55 | 9***7 | Capscrew | |
| 56 | 9***8 | Plug Flange | |
| 57 | 9***4 | Capscrew | |
| 58 | 9***1 | Washer lock | |
| 59 | 9***1 | Elbow | |
| 6 | 9***9 | Shaft | |
| 60 | 6***0 | Hose | |
| 61 | 1***4 | Adaptor Male | |
| 62 | 1***8 | Washer Bonded | |
| 63 | 8***4 | Adapter | |
| 64 | 4***0 | Coupling | |
| 65 | 4***0 | Coupling | |
| 7 | 9***0 | Plate spacer | |
| 8 | 9***1 | Bush | |
| 9 | 9***2 | Washer | |
| A | N***A | No Longer Available |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
