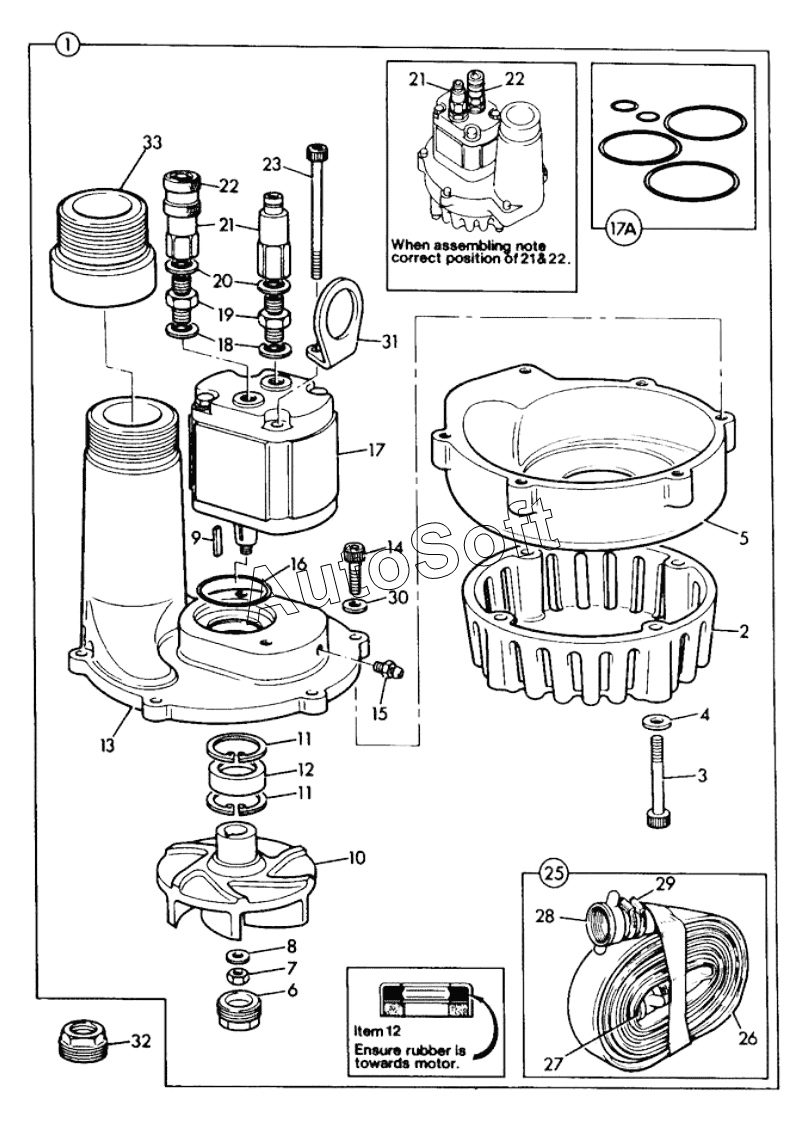

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). PUMP, SUBMERSIBLE
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
17A
18
19
20
21
21
22
22
23
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Pump & hose assembly submersible | |
| 10 | 9***1 | Impellor | |
| 11 | 2***3 | Circlip | |
| 12 | 9***6 | Seal | |
| 13 | 9***0 | Body casting | |
| 14 | 1***Z | Capscrew | |
| 15 | 1***3 | Nipple grease | |
| 16 | 2***7 | O-Ring | |
| 17 | 9***3 | Motor hydraulic | |
| 17A | 9***4 | Kit-seal motor | |
| 18 | 1***8 | Washer Bonded | |
| 19 | 1***7 | Adapter | |
| 2 | 9***2 | Body strainer | |
| 20 | 1***5 | Washer Bonded | |
| 21 | P***0 | Coupling male quick release | |
| 22 | P***1 | Coupling female quick release | |
| 23 | 1***0 | Screw cap | |
| 25 | 9***4 | Hose discharge 2in | |
| 26 | P***5 | Hose | |
| 27 | P***4 | Nozzle discharge | |
| 28 | P***4 | Adapter discharge pump end | |
| 29 | 2***0 | Clip jubilee | |
| 3 | 1***Z | Bolt Star Drive | |
| 30 | 1***Z | Washer | |
| 31 | 9***0 | Hook lifting pump | |
| 32 | 9***0 | Tool extraction | |
| 33 | 9***1 | Adapter steel hose | |
| 4 | 1***Z | Washer | |
| 5 | 9***0 | Housing impellor | |
| 6 | 9***1 | Plug | |
| 7 | 1***2 | Nut | |
| 8 | 9***3 | Washer lock | |
| 9 | 9***2 | Key drive |
