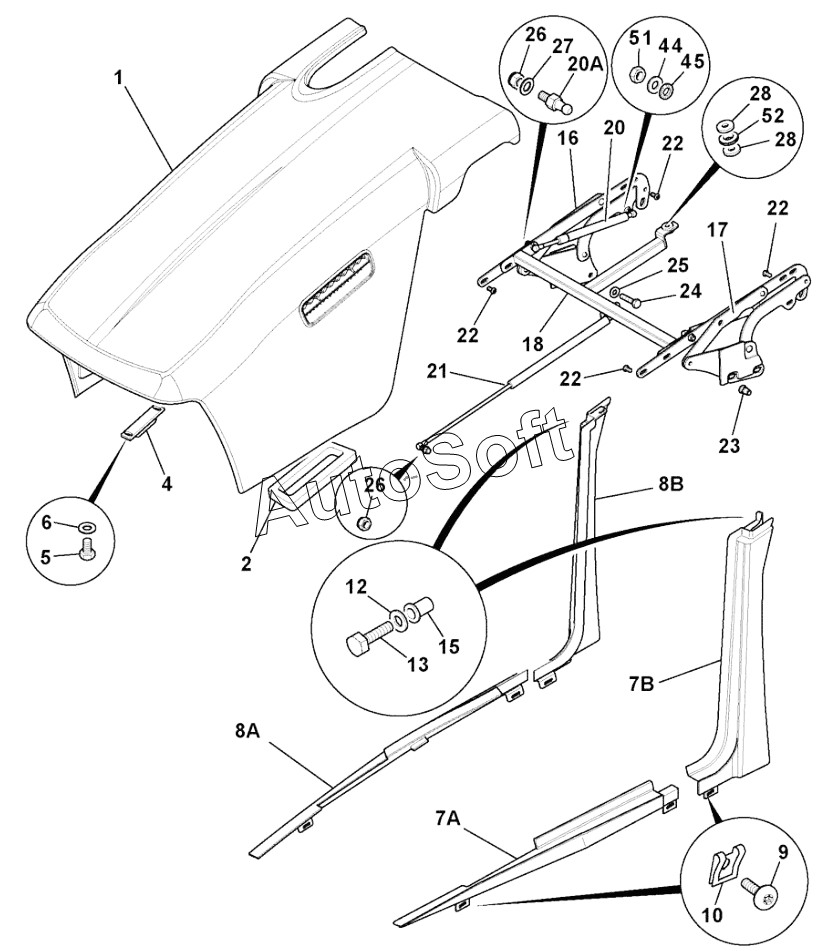

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). BONNET ASSEMBLY 2WS (From: M1337963 , To: )
1
1
2
2
4
5
6
7A
7A
7B
7B
8A
8A
8B
8B
9
10
12
13
15
16
17
18
20
20A
21
22
22
22
22
23
24
25
26
26
27
28
28
44
45
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Bonnet | |
| 1 | 1***1 | Bonnet | |
| 10 | 8***1 | Nut U type | |
| 12 | 1***Z | Washer | |
| 13 | 1***Z | Screw | |
| 15 | 8***0 | Nut rivet | |
| 16 | 1***8 | Hinge bonnet, RH | |
| 17 | 1***9 | Hinge bonnet, LH | |
| 18 | 3***2 | Hinge torsion beam | |
| 1A | 1***7 | Vent assembly air induction | |
| 1A | 1***5 | Vent assembly air induction | |
| 1B | 1***Z | Screw | |
| 1B | 1***Z | Screw | |
| 2 | 3***2 | Seal air filter | |
| 2 | 9***1 | Gasket air intake | |
| 20 | 3***7 | Strut gas | |
| 20A | 3***1 | Ball fitting | |
| 21 | 3***5 | Strut gas | |
| 22 | 8***4 | Screw | |
| 23 | 8***9 | Nut Rrivet | |
| 24 | 1***Z | Setscrew | |
| 25 | 1***Z | Washer | |
| 26 | 1***Z | Nut Lock | |
| 27 | 1***Z | Washer | |
| 28 | 8***9 | Washer | |
| 4 | 3***2 | Catch bonnet striker | |
| 44 | 1***Z | Washer Locking | |
| 45 | 1***Z | Nut Thin | |
| 5 | 1***Z | Screw Hexagon | |
| 51 | 1***Z | Nut Standard | |
| 52 | 2***4 | Grommet | |
| 6 | 1***Z | Washer | |
| 7A | 3***5 | Rail bonnet, lower LH | |
| 7A | 3***5 | Rail bonnet lower LH | |
| 7B | 3***5 | Rail bonnet, upper LH | |
| 7B | 3***3 | Rail bonnet upper LH | |
| 8A | 3***2 | Rail bonnet, lower RH | |
| 8A | 3***6 | Rail bonnet lower RH | |
| 8B | 3***0 | Rail bonnet, upper RH | |
| 8B | 3***4 | Rail bonnet upper RH | |
| 9 | 8***2 | Screw Torx |
