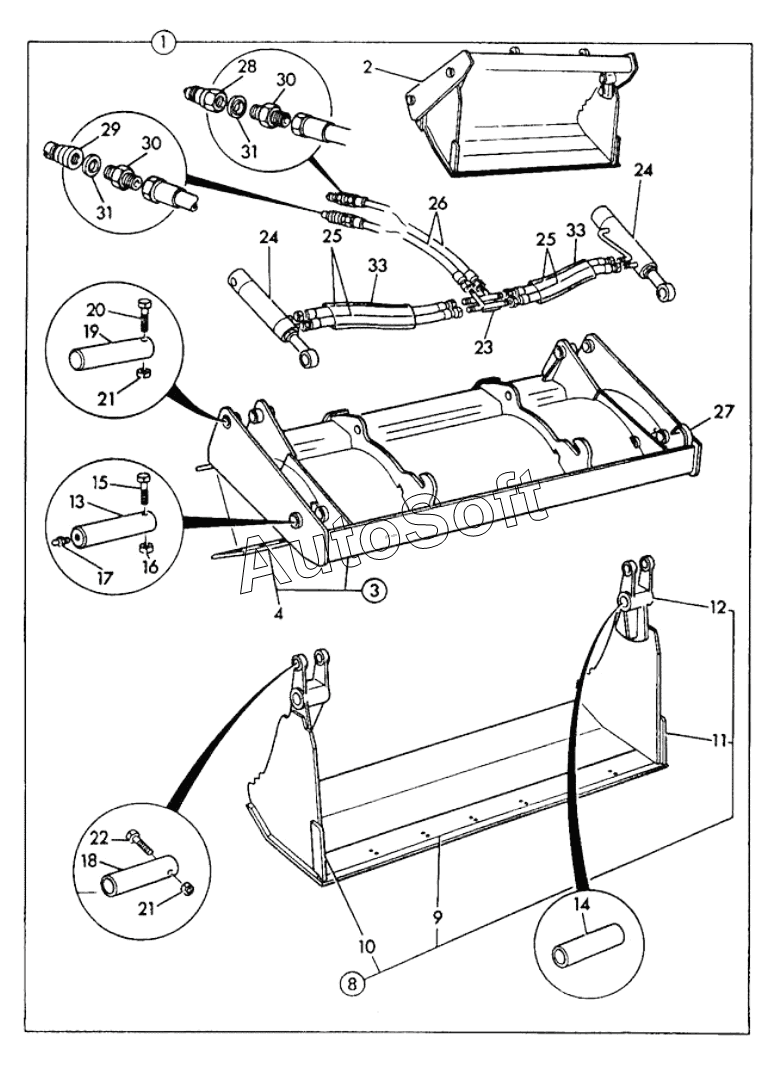

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). SHOVEL, CLAM, 6 IN 1 2350MM (7'8.5") WIDE TOOL CARRIER (5/8 BSP PIPEWORK) (From:, To: M1618533)
1
2
3
4
8
9
10
11
12
12
13
13A
13B
14
15
16
17
18
18A
18B
19
20
21
21
22
23
24
24
25
25
26
27
28
28A
29
29A
29A
30
30
30
31
31
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Shovel | |
| 10 | 1***3 | Sidecutter right hand | |
| 11 | 1***2 | Sidecutter left hand | |
| 12 | 1***4 | Pivot casting right hand | |
| 12 | 1***5 | Pivot casting left hand | |
| 13 | 8***7 | Pin pivot | |
| 13A | 8***A | Pin pivot | |
| 13B | 8***B | Pin pivot | |
| 14 | 1***3 | Bush | |
| 15 | 1***Z | Bolt | |
| 16 | 1***Z | Nut Philidas Thin | |
| 17 | 1***1 | Nipple grease | |
| 18 | 8***8 | Pin pivot | |
| 18A | 8***A | Pin pivot | |
| 18B | 8***B | Pin pivot | |
| 19 | 8***8 | Pin pivot | |
| 2 | N***P | None serviced part | |
| 20 | 1***Z | Bolt | |
| 21 | 1***Z | Nut Lock | |
| 22 | 1***Z | Bolt | |
| 23 | 1***6 | Pipe assembly backblade | |
| 24 | 5***4 | Ram assembly | |
| 25 | 6***0 | Hose | |
| 26 | 6***0 | Hose | |
| 27 | 8***8 | Label indicator | |
| 28 | 4***0 | Coupling | |
| 28A | 4***7 | Coupling | |
| 29 | 4***0 | Coupling | |
| 29A | 4***6 | Coupling | |
| 29A | 8***2 | Cap flip top protection | |
| 3 | 1***7 | Blade back quickhitch | |
| 30 | 1***3 | Adapter Male/Male | |
| 30 | 1***3 | Adapter Male/Female | |
| 31 | 1***5 | Washer Bonded | |
| 33 | N***F | Not fitted | |
| 34 | 1***Z | Bolt | |
| 35 | 1***Z | Setscrew | |
| 36 | 1***Z | Nut lock | |
| 37 | 1***Z | Washer | |
| 38 | 1***3 | Spacer steel | |
| 4 | 1***2 | Toeplate | |
| 8 | 1***0 | Jaw clamshovel | |
| 9 | 1***4 | Toeplate |
