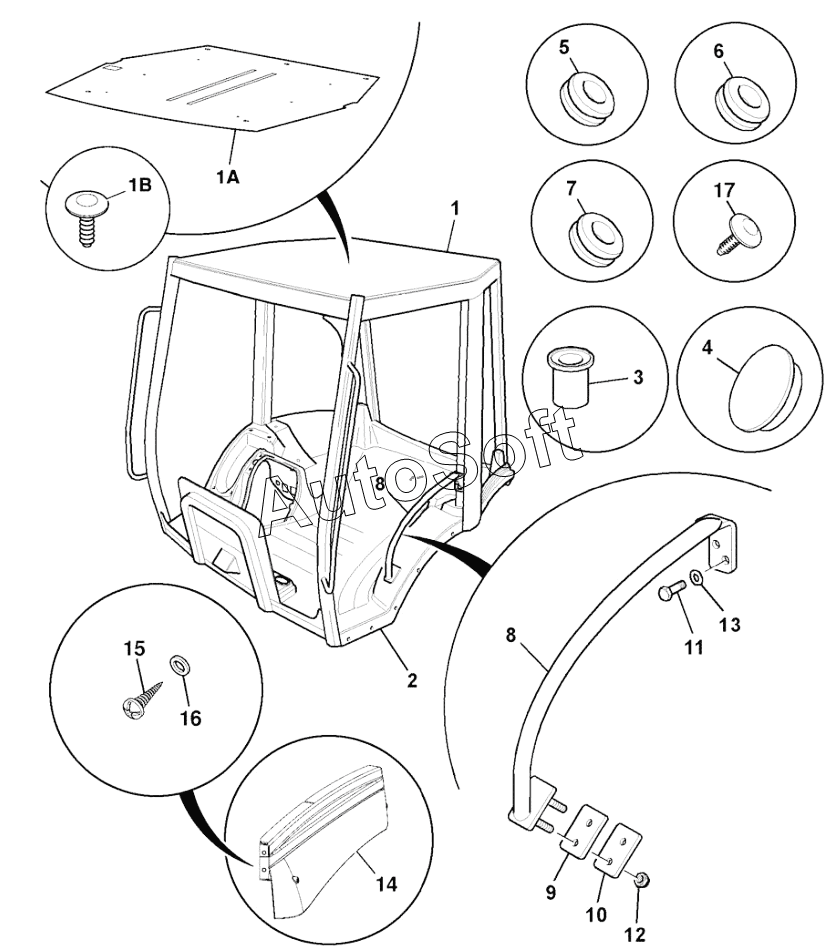

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). CANOPY (From: , To: M1341487)
1
1A
1B
2
3
3
3
3
3
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Canopy assembly as supplied | |
| 10 | 3***7 | Plate spreader canopy grab rail | |
| 10A | 1***D | Washer | |
| 11 | 8***8 | Screw | |
| 12 | 1***Z | Nut Standard | |
| 13 | 1***Z | Washer | |
| 14 | 3***0 | Moulding blank filter housing canopy | |
| 14A | 8***4 | Nut | |
| 15 | 1***Z | Screw | |
| 16 | 1***Z | Washer | |
| 17 | 8***1 | Plug blanking | |
| 18 | M***s | C post mouldings | |
| 1A | 3***6 | Liner canopy roof | |
| 1B | 8***8 | Fastener Fir Tree | |
| 2 | N***P | None serviced part | |
| 3 | 8***1 | Nut | |
| 3 | 8***2 | Nut | |
| 3 | 8***5 | Nut | |
| 3 | 8***9 | Nut Rrivet | |
| 3 | 8***7 | Insert boom lock cable | |
| 3 | 8***5 | Nut rivet | |
| 4 | 1***0 | Plug Blanking | |
| 5 | 8***4 | Plug blanking black | |
| 6 | 8***5 | Plug blanking black | |
| 7 | 8***1 | Plug blanking | |
| 7 | 8***6 | Plug blanking black | |
| 8 | 3***9 | Rail left hand grab canopy build | |
| 9 | 3***0 | Gasket grab handle canopy | |
| 99 | 4***1 | Adhesive Sika |
