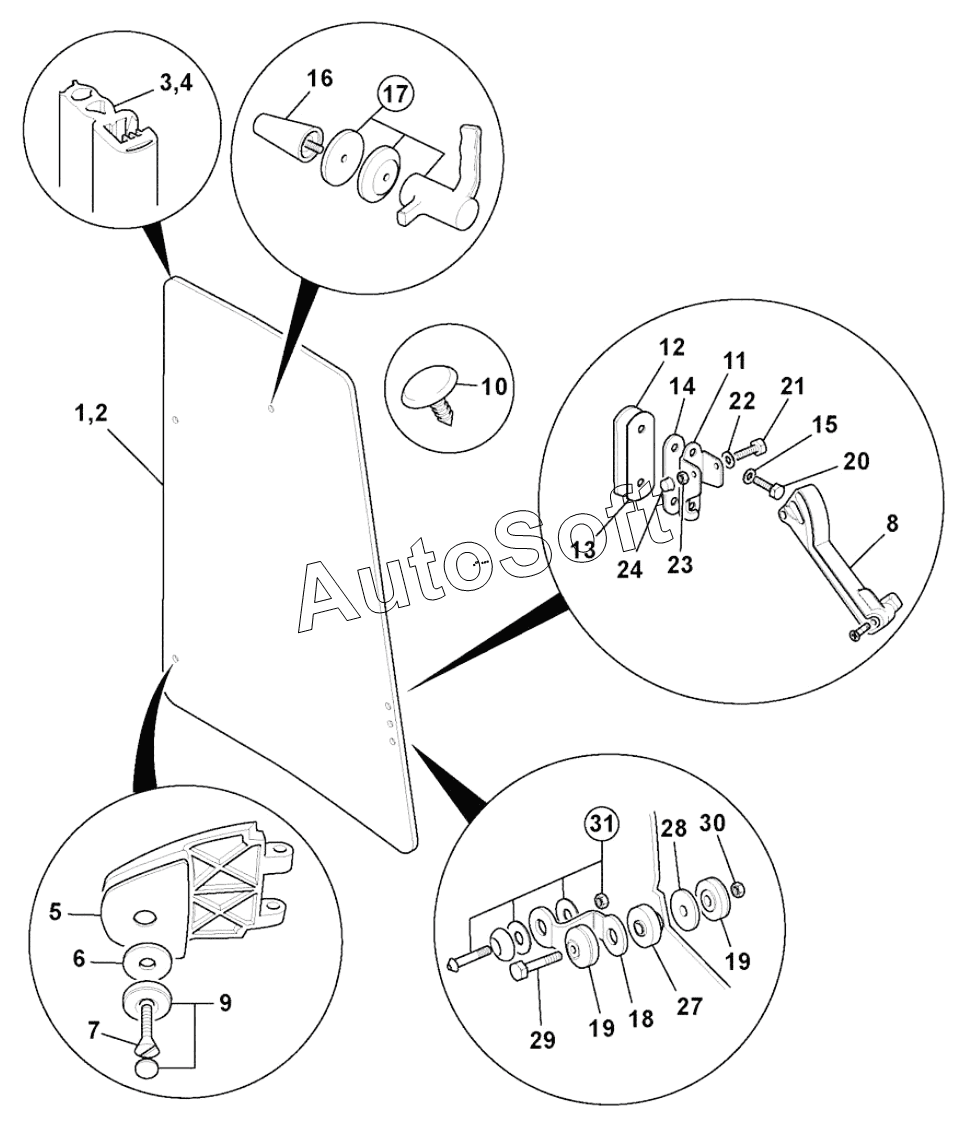

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). WINDOW, SIDE FLAT GLASS
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
17
18
19
19
20
21
22
23
24
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Glass Left side window flat | |
| 2 | 8***9 | Glass right side window flat | |
| 3 | 3***0 | Seal rear window lefthand flat glass | |
| 4 | 3***2 | Seal rear window right hand flat glass | |
| 5 | 8***7 | Gasket window-hinge 3cx cab | |
| 6 | 8***3 | Gasket window, cab | |
| 7 | 8***9 | Capscrew M8 x 25mm | |
| 8 | 3***2 | Handle Side Window | |
| 9 | 3***4 | Cap plastic door hinges | |
| 10 | 8***1 | Plug blanking | |
| 11 | 3***0 | Bracket Left, stay mounting cab window | |
| 11 | 3***1 | Bracket right, stay mounting cab window | |
| 12 | 3***6 | Moulding plastic, outer clamp window | |
| 12 | 3***4 | Plate metal, outer clamp window | |
| 13 | 8***8 | Gasket outer clamp, window | |
| 13 | 8***4 | Gasket outer clamp, window | |
| 14 | 8***9 | Gasket inner clamp, window | |
| 15 | 8***9 | Washer | |
| 16 | 3***8 | Buffer window | |
| 17 | 3***4 | Handle left, upper, locking window | |
| 17 | 3***6 | Handle right, upper, locking window | |
| 18 | 3***0 | Bracket mounting, lockback cab | |
| 19 | 1***6 | Cap | |
| 20 | 8***0 | Screw Set Screw | |
| 21 | 1***Z | Bolt | |
| 22 | 1***Z | Washer | |
| 23 | 1***Z | Nut Self Lock | |
| 24 | 8***4 | Cap Nut | |
| 25 | 8***0 | Screw socket | |
| 25 | 8***3 | Screw socket | |
| 26 | 8***2 | Nut Lock | |
| 27 | 8***3 | Gasket window, black | |
| 28 | 8***9 | Gasket window stop 3cx cab | |
| 29 | 1***Z | Setscrew | |
| 30 | 1***Z | Nut | |
| 31 | 3***1 | Catch Window Lockback |
