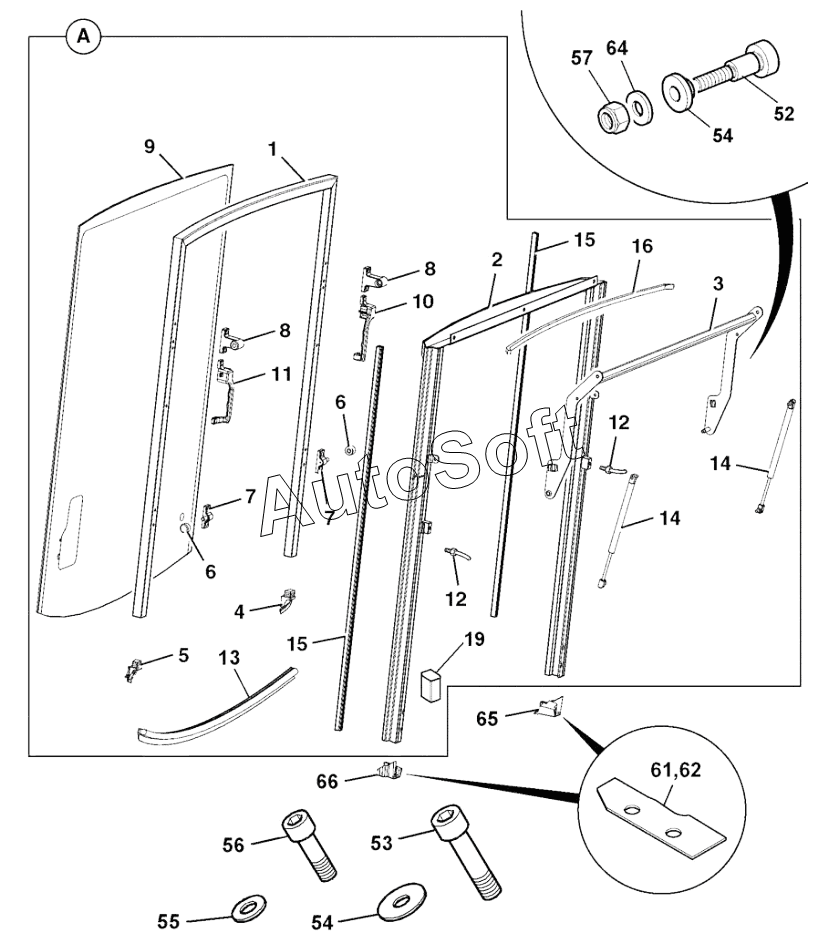

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). WINDOW, REAR (From: M01346733 , To:)
1
2
3
4
5
6
6
7
7
8
8
9
9
9
10
11
12
12
13
14
14
15
15
16
19
52
53
54
54
55
56
57
61
62
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00A | 1***5 | Window assembly rear, protected, ABI protected | |
| 00A | 3***0 | Window assembly rear, ABI | |
| 00A | 3***2 | Window assembly rear ABI | |
| 1 | N***P | None serviced part | |
| 10 | 3***3 | Latch Left Hand Assembly | |
| 11 | 3***5 | Latch Right Hand Assembly | |
| 12 | 3***0 | Bar locking | |
| 13 | 9***0 | Seal rear window, bottom | |
| 14 | 3***5 | Strut gas | |
| 15 | 9***2 | Seal window side seal | |
| 16 | 9***1 | Seal rear window top | |
| 19 | 3***3 | Stop rubber | |
| 2 | N***P | None serviced part | |
| 3 | 3***2 | Bar torsion | |
| 4 | 3***1 | Seal rear window left hand end | |
| 5 | 3***2 | Seal rear window right hand end | |
| 52 | 8***5 | Capscrew Shouldered | |
| 53 | 8***8 | Screw Button Head | |
| 54 | 8***9 | Washer Black | |
| 55 | 8***9 | Washer | |
| 56 | 8***8 | Capscrew | |
| 57 | 1***D | Nut Lock | |
| 6 | 3***3 | Roller plastic | |
| 61 | 8***6 | Gasket Foam, Left Hand C-post | |
| 62 | 8***1 | Gasket Foam Right hHand C Post | |
| 64 | 1***D | Washer | |
| 65 | 3***4 | Boot LH Rubber | |
| 66 | 3***5 | Boot RH Rubber | |
| 7 | 3***4 | Roller block | |
| 8 | 3***3 | Block pivot | |
| 9 | 1***7 | Glass rear window protected | |
| 9 | 3***3 | Decal impact protection | |
| 9 | 8***0 | Glass rear window |
