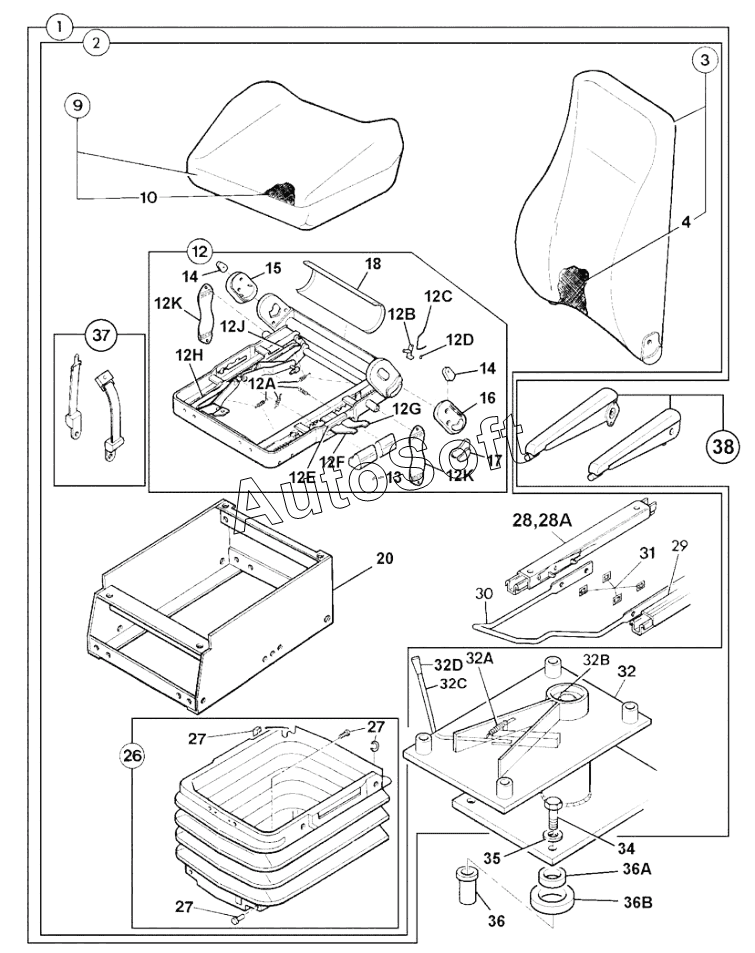

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). SEAT, STATIC
1
2
3
4
9
10
12
12A
12B
12C
12D
12E
12F
12G
12H
12J
12K
12K
13
13
14
14
15
16
17
18
20
26
27
27
27
28
28A
28A
28A
29
30
31
32
32A
32B
32C
34
35
36
36A
36B
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Seat assy, static vinyl as supplied | |
| 10 | 4***2 | Cover seat cushion, vinyl | |
| 12 | 4***0 | Frame assembly | |
| 12A | 4***5 | Kit-spring 2 lever height rise | |
| 12B | 4***6 | Handle squab | |
| 12C | 4***7 | Spring squab handle | |
| 12D | 4***8 | Circlip height adjuster | |
| 12E | 4***1 | Clip black cushion frame | |
| 12F | 4***2 | Handle height adjustment front | |
| 12G | 4***3 | Handle height adjustment rear | |
| 12H | 4***5 | Adjuster height rear | |
| 12J | 4***7 | Handle height adjust | |
| 12K | 4***6 | Strap suspension unit | |
| 13 | 4***4 | Handle grip front | |
| 13 | 4***5 | Handle grip rear | |
| 14 | 4***8 | Cap side plate | |
| 15 | 4***9 | Cover slave right hand sideplate | |
| 16 | 4***0 | Cover upper left hand sideplate | |
| 17 | 4***6 | Handle grip, squab recline | |
| 18 | 4***2 | Plate cushion frame back | |
| 2 | 4***6 | Seat Seat, static, vinyl | |
| 20 | 4***6 | Pedestal pedestal | |
| 26 | 4***4 | Kit-bellows | |
| 27 | 4***6 | Kit bellow fixings | |
| 28 | 4***0 | Slide seat, right hand | |
| 28A | 1***Z | Setscrew | |
| 28A | 1***Z | Capscrew | |
| 28A | 4***7 | Bolt | |
| 29 | 4***9 | Slide left hand | |
| 3 | 4***5 | Cushion Cushion, squab assy, v | |
| 30 | 4***1 | Handle slide | |
| 31 | 4***5 | Clip slide rail | |
| 32 | 4***2 | Pedestal assembly | |
| 32A | 8***6 | Spring | |
| 32B | 4***3 | Kit-nut & bolt pedestal swivel | |
| 32C | 4***4 | Handle assembly | |
| 32E | 4***5 | Washer thrust, in pedestal base | |
| 33 | 4***5 | Handle grip | |
| 34 | 1***Z | Bolt | |
| 35 | 1***Z | Washer lock | |
| 36 | 8***5 | Nut | |
| 36A | 3***9 | Spacer inner seat mounting | |
| 36B | 8***1 | Spacer outer seat mounting | |
| 37 | 4***0 | Kit-seat belt 50dm long | |
| 38 | 1***9 | Kit 2 armrests & fixings | |
| 4 | 4***7 | Cover Seat, vinyl | |
| 9 | 4***8 | Cushion seat assy Vinyl high back |
