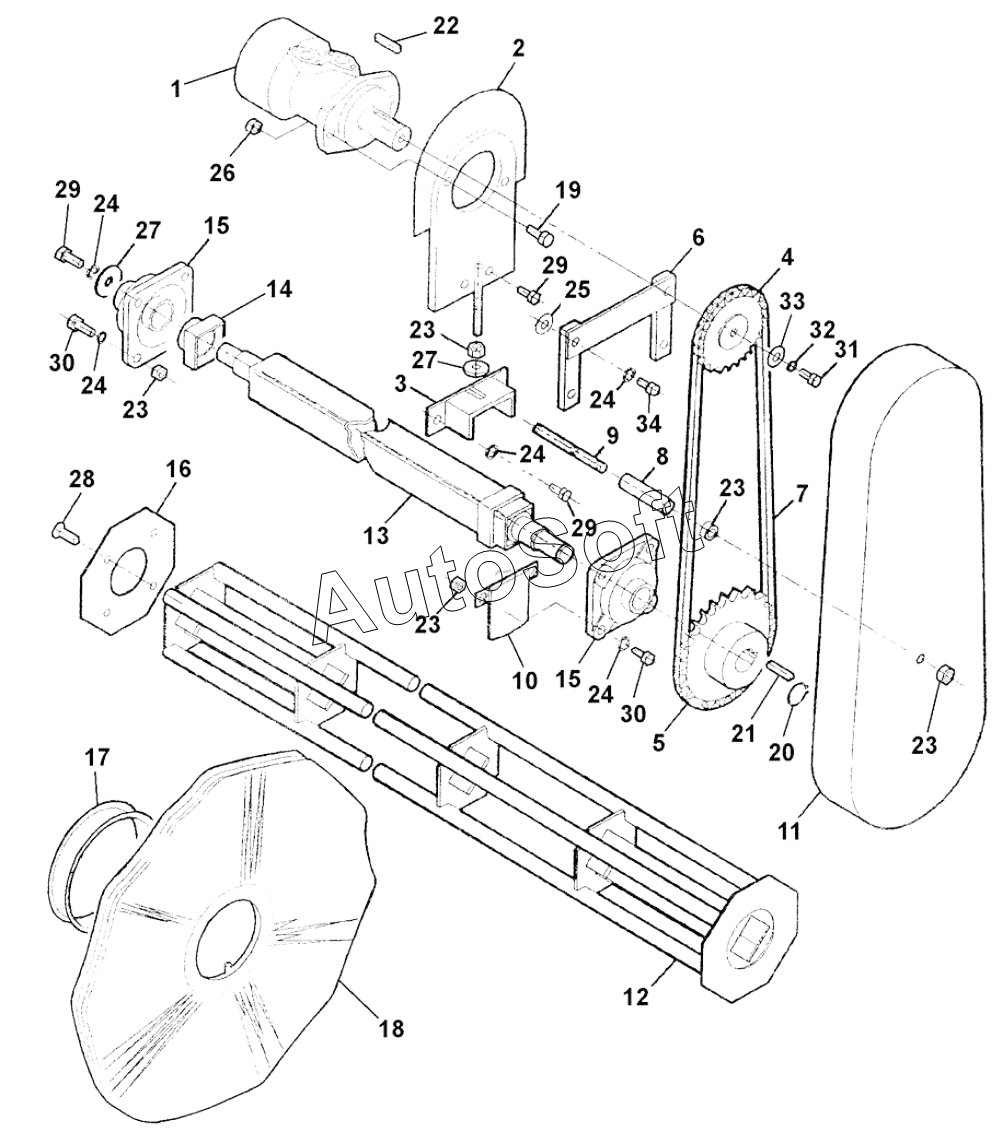

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). SWEEPER DRIVE/BRUSH ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
23
23
23
23
24
24
24
24
24
25
26
27
27
29
29
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Motor | |
| 10 | 9***1 | Plate end filler | |
| 11 | 9***2 | Cover chain | |
| 12 | 9***4 | Shaft brush core | |
| 13 | 9***6 | Shaft brush shaft | |
| 14 | 9***7 | Spacer brush shaft | |
| 15 | 9***8 | Bearing | |
| 16 | 9***9 | Plate brush core end | |
| 17 | 9***7 | Spacer | |
| 18 | 9***5 | Brush wire | |
| 18 | 9***6 | Brush polypropelene | |
| 19 | 1***Z | Bolt | |
| 1A | 9***1 | Kit seal motor | |
| 2 | 9***3 | Plate motor mounting | |
| 20 | 9***0 | Circlip | |
| 21 | 9***1 | Key | |
| 22 | 9***2 | Key motor | |
| 23 | 1***Z | Nut Plain | |
| 24 | 1***Z | Spring Washer | |
| 25 | 1***Z | Washer | |
| 26 | 1***Z | Nut Lock | |
| 27 | 9***9 | Washer rtetaining | |
| 29 | 1***Z | Setscrew | |
| 3 | 9***4 | Bracket adjustment | |
| 30 | 1***Z | Setscrew | |
| 31 | 1***Z | Setscrew | |
| 32 | 1***Z | Washer | |
| 33 | 9***0 | Washer | |
| 34 | 1***Z | Setscrew | |
| 4 | 9***5 | Gear motor drive sprocket | |
| 5 | 9***6 | Gear brush shaft sprocket | |
| 6 | 9***7 | Clamp | |
| 7 | 9***8 | Chain | |
| 8 | 9***9 | Spacer tube | |
| 9 | 9***0 | Spacer tube studding |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
