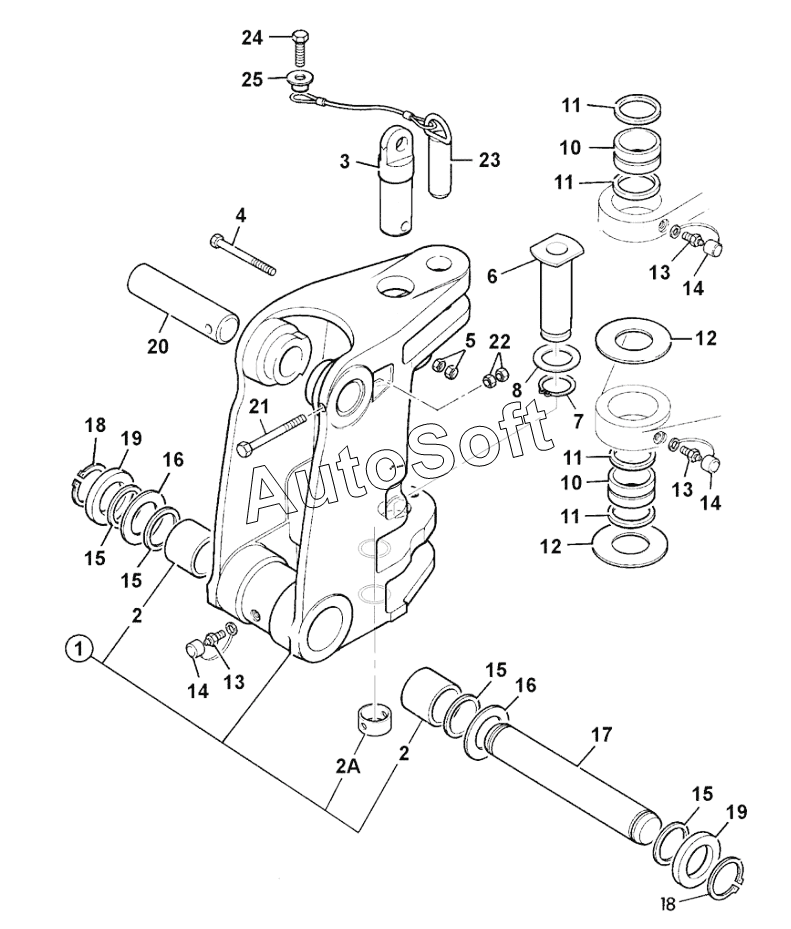

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). KINGPOST-SIDESHIFT 14'0 BACKHOE (From: , To: M0984082)
1
2
2
2A
3
4
5
6
7
8
8
10
10
11
11
11
11
12
12
12
12
13
13
13
14
14
14
15
15
15
15
16
16
17
17
17
18
18
19
19
19
19
20
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Kingpost | |
| 10 | 8***1 | Bearing liner | |
| 11 | 8***6 | Seal Pivot Pin Grease | |
| 12 | 8***0 | Washer Thrust | |
| 12 | 9***6 | Washer | |
| 12 | 9***7 | Washer | |
| 13 | 1***1 | Nipple Grease | |
| 14 | 8***7 | Cap Grease Nipple | |
| 15 | 8***7 | Seal Grease | |
| 16 | 8***3 | Shim | |
| 17 | 8***8 | Pin pivot | |
| 17 | 8***A | Pin pivot | |
| 17 | 8***B | Pin pivot | |
| 18 | 8***7 | Circlip | |
| 19 | 8***9 | Spacer | |
| 19 | 8***4 | Spacer | |
| 19 | 8***5 | Spacer | |
| 2 | 8***5 | Bearing liner | |
| 20 | 8***3 | Pin Pivot | |
| 20 | 8***A | Pin Pivot | |
| 20 | 8***B | Pin Pivot | |
| 21 | 1***Z | Bolt | |
| 22 | 1***Z | Nut Thin | |
| 23 | 1***0 | Pin Slewlock | |
| 24 | 1***Z | Setscrew | |
| 25 | 1***3 | Spacer | |
| 2A | 8***9 | Bearing liner | |
| 3 | 8***5 | Pin k.post top pivot sideshift | |
| 4 | 1***D | Capscrew | |
| 5 | 1***Z | Nut Thin | |
| 6 | 9***4 | Pin SS Kingpost Bottom Pivot Circlip Retention | |
| 7 | 8***4 | Circlip | |
| 8 | 8***8 | Shim | |
| 8 | 8***4 | Shim | |
| A | 1***5 | Kit Service kingpost |
