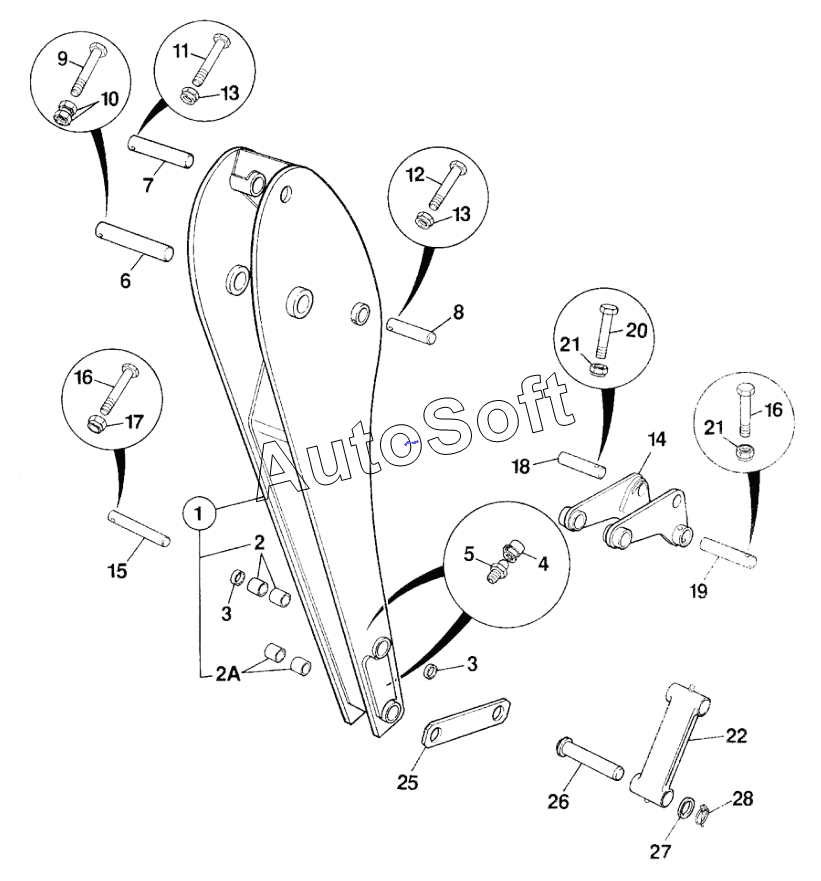

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). DIPPER (STICK) MONO, 14'
1
1
1
1
1
1
1
1
2
2A
3
3
4
5
6
6
6
7
7
7
7
7
7
8
9
10
11
12
13
13
13
14
14
14
15
16
16
17
18
19
20
21
21
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Dipper STD, Hammer | |
| 1 | 1***6 | Dipper Jaw auxiliary. | |
| 1 | 1***1 | Dipper mono standard lift | |
| 1 | 1***7 | Dipper assembly 14 mono standard lift | |
| 1 | 1***0 | Dipper assembly 14 mono heavy lift | |
| 1 | 1***2 | Dipper Jaw auxiliary | |
| 1 | 1***4 | Dipper assembly mono Hammer builds | |
| 1 | 8***7 | Boss pivot | |
| 10 | 1***Z | Nut Lock | |
| 11 | 1***Z | Bolt | |
| 12 | 1***Z | Bolt | |
| 13 | 1***Z | Nut lock | |
| 13 | 1***Z | Nut Lock | |
| 14 | 3***1 | Lever tipping | |
| 14 | 3***2 | Lever tipping | |
| 14 | 3***3 | Lever tipping | |
| 15 | 8***1 | Pin Pivot | |
| 16 | 1***Z | Bolt | |
| 17 | 1***Z | Nut lock | |
| 18 | 8***9 | Pin Pivot | |
| 19 | 8***9 | Pin Pivot | |
| 2 | 8***5 | Bearing liner | |
| 20 | 1***Z | Bolt | |
| 21 | 1***Z | Nut lock | |
| 25 | 1***1 | Strap | |
| 26 | 9***0 | Pin Pivot | |
| 27 | 8***0 | Washer | |
| 28 | 8***2 | Pin Linch | |
| 29 | 8***0 | Shim | |
| 2A | 8***6 | Bearing liner | |
| 3 | 8***5 | Seal pivot pin grease | |
| 4 | 8***7 | Cap Grease Nipple | |
| 5 | 1***1 | Nipple Grease | |
| 6 | 8***2 | Pin Pivot | |
| 6 | 8***A | Pin Pivot | |
| 6 | 8***B | Pin Pivot | |
| 6A | 8***6 | Shim | |
| 7 | 8***1 | Pin pivot | |
| 7 | 8***A | Pin pivot | |
| 7 | 8***B | Pin pivot | |
| 7 | 8***7 | Pin Pivot | |
| 7 | 8***A | Pin Pivot | |
| 7 | 8***B | Pin Pivot | |
| 8 | 8***5 | Pin Pivot | |
| 9 | 8***2 | Capscrew |
