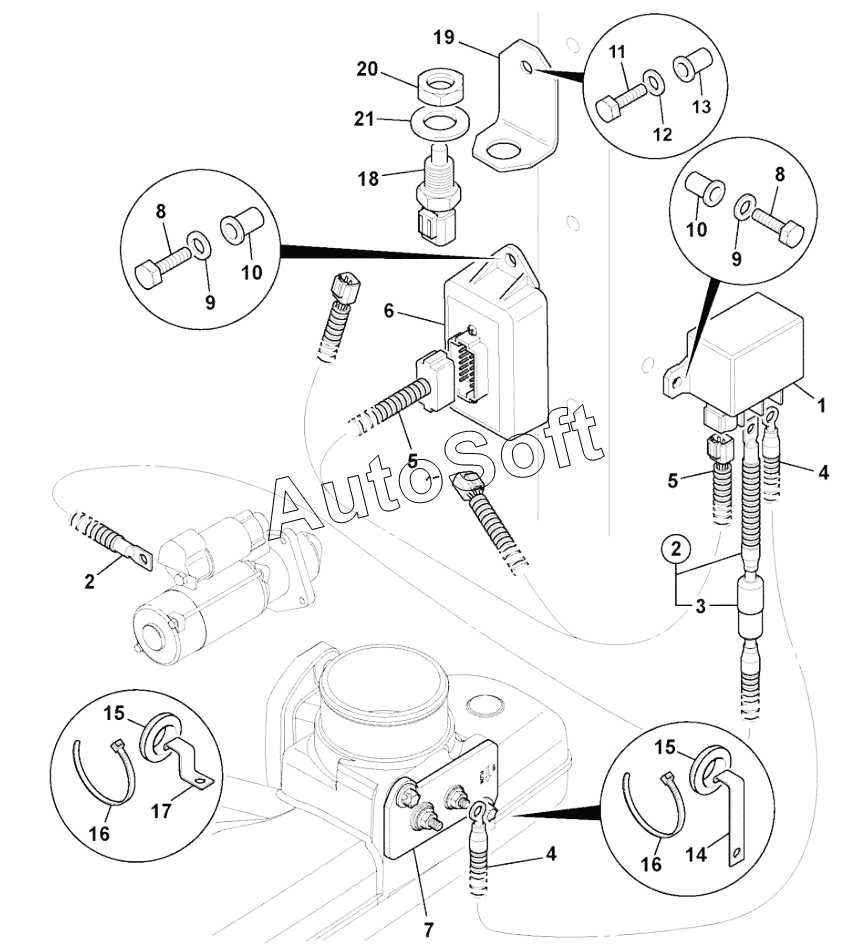

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). GRID HEATER RELAY INSTALLATION TURBO (From: , To: M1349884)
1
2
2
3
4
4
5
5
6
7
8
8
9
9
10
10
11
12
13
14
15
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Relay Grid Heater | |
| 2 | 7***2 | Lead Grid Heater +ve Feed | |
| 3 | 7***5 | Fuse | |
| 4 | 7***4 | Lead Grid Heater +ve | |
| 5 | 7***6 | Harness Gird Heater Control | |
| 6 | 7***0 | Unit ECU Cold Start | |
| 7 | 3***7 | Heater air intake | |
| 8 | 1***Z | Setscrew | |
| 9 | 1***Z | Washer | |
| 10 | 8***6 | Nut | |
| 11 | 1***Z | Setscrew | |
| 12 | 1***Z | Washer | |
| 13 | 8***6 | Nut Rivet | |
| 14 | 1***5 | Clip | |
| 15 | 2***5 | Grommet Hole | |
| 16 | 8***4 | Tie Cable | |
| 17 | 1***7 | Clip Cable | |
| 18 | 7***6 | Sensor Water Temperature | |
| 19 | 3***5 | Bracket sensor mounting | |
| 20 | 1***Z | Nut BACKNUT | |
| 21 | 1***Z | Washer Plain Bright |
