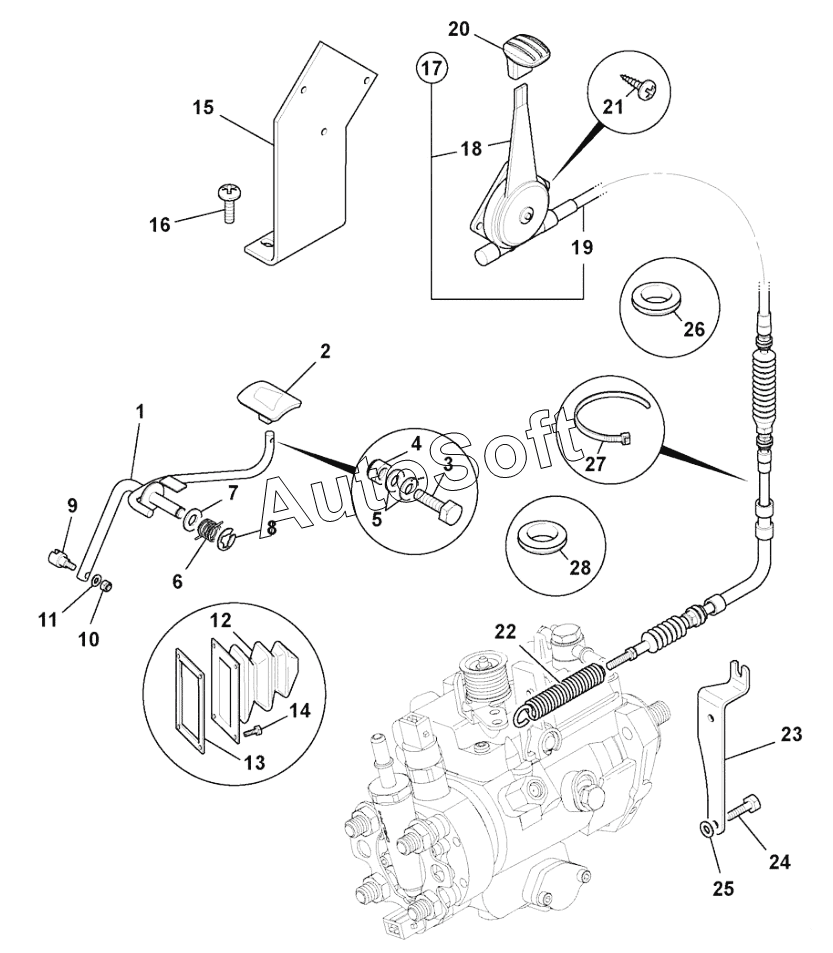

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). THROTTLE CONTROL 2WS & AWS (To: M1707232)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Pedal throttle control | |
| 2 | 5***0 | Pad foot throttle pedal | |
| 3 | 1***Z | Setscrew Zinc | |
| 4 | 1***Z | Nut | |
| 5 | 1***Z | Washer | |
| 6 | 8***1 | Spring torsion | |
| 7 | 8***2 | Washer | |
| 8 | 8***0 | Clip E | |
| 9 | 1***7 | Pivot Cable | |
| 10 | 1***Z | Nut Self Lock | |
| 11 | 1***Z | Washer | |
| 12 | 3***2 | Gaiter Single | |
| 13 | 1***2 | Plate Retaining Gaiter | |
| 14 | 8***0 | Screw | |
| 15 | 3***6 | Bracket mounting throttle lever | |
| 16 | 8***8 | Screw | |
| 17 | 9***6 | Assembly cable throttle control assembly | |
| 18 | 9***5 | Assembly assembly throttle control | |
| 19 | 9***6 | Cable throttle control | |
| 20 | 3***4 | Knob throttle/ Stabiliser Control | |
| 21 | 8***3 | Screw spire | |
| 22 | 8***9 | Spring Overload | |
| 23 | 3***5 | Bracket throttle reaction | |
| 24 | 1***Z | Setscrew | |
| 25 | 1***Z | Washer | |
| 26 | 8***6 | Grommet | |
| 27 | 8***4 | Tie Cable | |
| 28 | 8***1 | Grommet |
