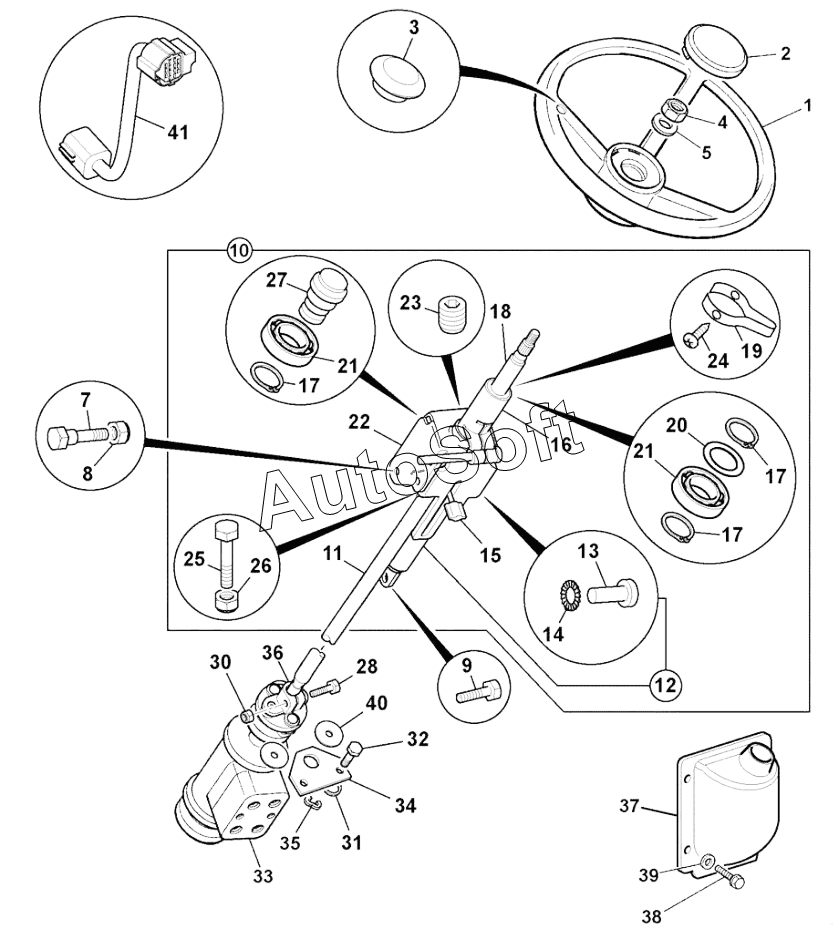

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). STEERING COLUMN TELESCOPIC OPTIONAL
30
20
21
21
22
23
24
25
26
27
28
19
31
32
34
35
36
37
38
39
40
10
2
3
3
4
5
7
7
8
9
1
11
12
13
14
15
16
17
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Wheel steering ABI, inc caps | |
| 2 | 3***7 | Cap Steering Wheel | |
| 3 | 3***1 | Knob Spinner | |
| 3 | 3***8 | Plug blanking | |
| 4 | 1***Z | Nut | |
| 5 | 1***Z | Washer | |
| 7 | 8***2 | Washer | |
| 7 | 8***3 | Bolt shoulder steer column | |
| 8 | 1***Z | Nut Plain | |
| 9 | 8***7 | Screw Shouldered | |
| 10 | 3***1 | Column assembly, steer telescopic & tilt | |
| 11 | 3***2 | Shaft and yoke assembly | |
| 12 | 9***5 | Strut gas | |
| 13 | 9***7 | Pin shoulder | |
| 14 | 8***1 | Washer star | |
| 15 | 3***4 | Knob Column tilt | |
| 16 | 3***1 | Tube sliding | |
| 17 | 8***1 | Circlip | |
| 18 | 3***2 | Shaft steering, upper | |
| 19 | 3***6 | Cam cancel indicator | |
| 20 | 8***7 | Ring tolerance | |
| 21 | 3***3 | Bearing ball, assembly | |
| 22 | 3***5 | Bracket tube and pivot | |
| 23 | 1***5 | Screw grub | |
| 24 | 3***7 | Screw taptite | |
| 25 | 1***Z | Bolt | |
| 26 | 1***Z | Nut | |
| 27 | 3***0 | Shaft stub, assembly | |
| 28 | 1***Z | Setscrew | |
| 30 | 1***Z | Nut | |
| 31 | 2***3 | Mount Resilient | |
| 32 | 1***Z | Bolt | |
| 34 | 1***2 | Plate Retainer | |
| 35 | 8***0 | Clip E | |
| 36 | 3***9 | Coupling | |
| 37 | 3***0 | Cover steer column shroud | |
| 38 | 8***1 | Screw | |
| 39 | 8***6 | Washer | |
| 40 | 1***Z | Washer |
