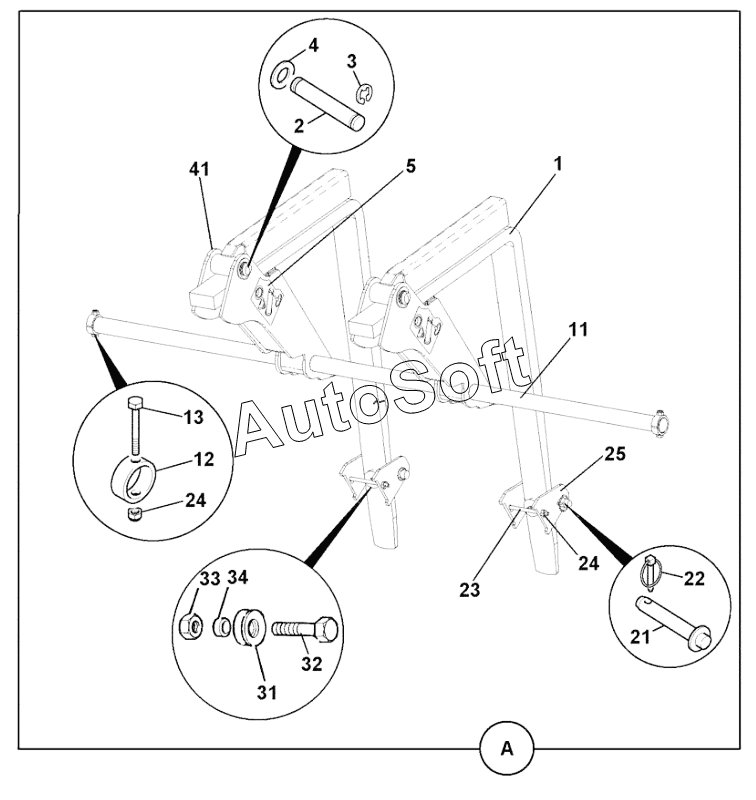

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). FORK MOUNTING, 1.0M3 (From: M1617592, To:)
A
1
2
3
4
5
11
12
13
21
22
23
24
24
25
31
32
33
34
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Fork | |
| 11 | 1***7 | Pin pivot | |
| 12 | 1***8 | Collar | |
| 13 | 1***Z | Bolt | |
| 2 | 8***6 | Pin pivot | |
| 21 | 1***2 | Pin pivot | |
| 22 | 8***0 | Pin linch | |
| 23 | 1***Z | Bolt | |
| 24 | 1***Z | Nut lock | |
| 25 | 3***3 | Plate fork stowage | |
| 3 | 8***9 | Clip E | |
| 31 | 3***6 | Buffer fork | |
| 32 | 1***Z | Setscrew | |
| 33 | 1***Z | Nut | |
| 34 | 1***3 | Spacer | |
| 4 | 3***8 | Washer | |
| 41 | 1***9 | Bracket fork carrier | |
| 5 | 8***3 | Decal | |
| A | 1***3 | Kit fork mounting |
