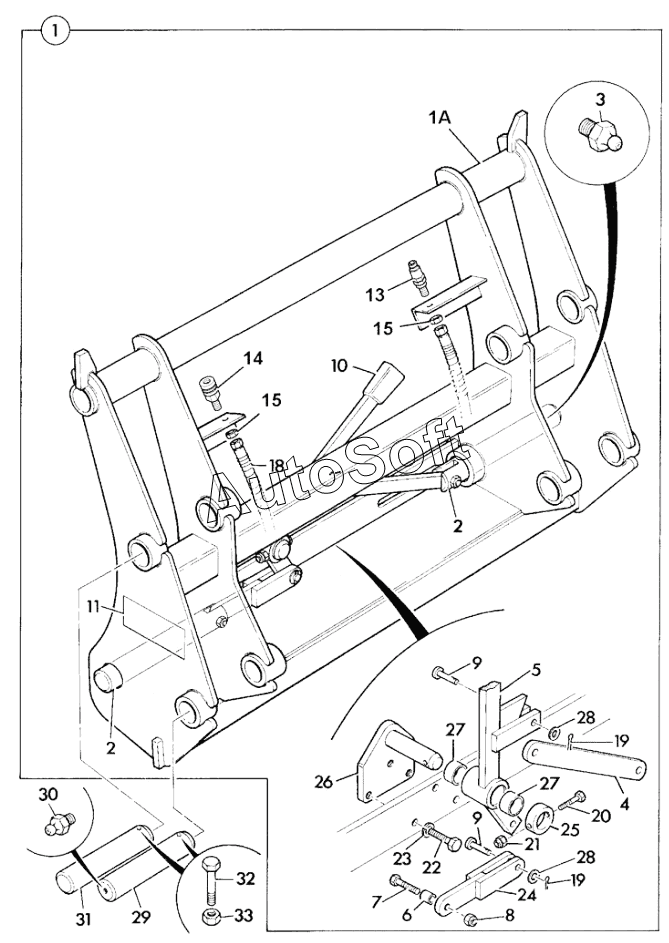

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). QUICKHITCH ATTACHMENT,LOADER
1
1A
2
2
3
4
5
6
7
8
9
9
10
11
13
14
14
15
15
18
19
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***7 | Quickhitch assembly mechanical | |
| 10 | 1***6 | Handle grip | |
| 11 | N***P | None serviced part | |
| 13 | 4***7 | Coupling | |
| 14 | 4***6 | Coupling | |
| 14 | 8***2 | Cap flip top protection | |
| 15 | 1***Z | Nut backing | |
| 18 | 6***0 | Hose high pressure | |
| 19 | 2***9 | Pin split | |
| 1A | N***P | None serviced part | |
| 2 | 9***1 | Pin pivot | |
| 20 | 1***Z | Bolt | |
| 21 | 1***Z | Nut Self Lock | |
| 22 | 1***Z | Setscrew | |
| 23 | 1***Z | Washer Spring | |
| 24 | 9***5 | Link short | |
| 25 | 9***4 | Boss | |
| 26 | 9***4 | Bracket | |
| 27 | 9***2 | Bush | |
| 28 | 1***Z | Washer | |
| 29 | 8***1 | Pin Pivot | |
| 3 | 1***A | Nipple grease | |
| 30 | 1***1 | Nipple Grease | |
| 31 | 8***9 | Pin pivot | |
| 32 | 1***Z | Bolt | |
| 33 | 1***Z | Nut Lock | |
| 4 | 9***3 | Link LONG | |
| 5 | 9***3 | Handle | |
| 6 | 9***0 | Spacer | |
| 7 | 1***Z | Bolt | |
| 8 | 1***Z | Nut lock | |
| 9 | 9***5 | Pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
