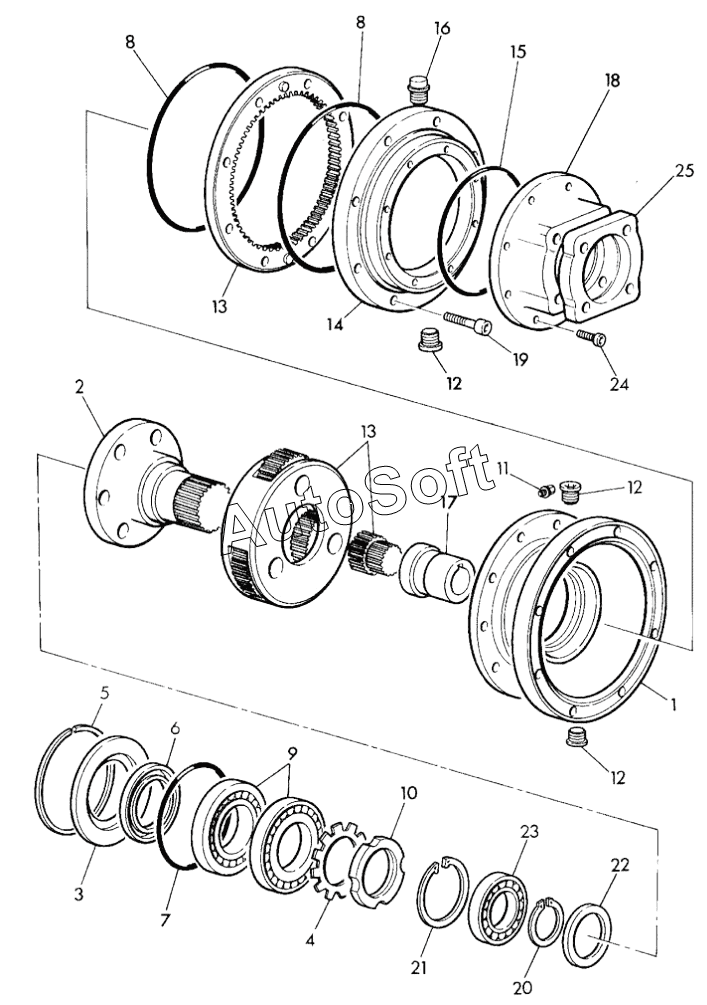

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). EARTH DRILL, GEARBOX
1
2
3
4
5
6
7
8
8
9
10
11
12
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***3 | Housing output | |
| 10 | 9***3 | Nut ring | |
| 11 | 9***4 | Plug | |
| 12 | 9***5 | Plug | |
| 13 | 9***6 | Gear planetary assembly | |
| 14 | 9***7 | Housing adapter | |
| 15 | 9***8 | O-Ring | |
| 16 | 9***9 | Plug vent | |
| 17 | 9***0 | Coupling | |
| 18 | 9***1 | Housing flange | |
| 19 | 9***2 | Capscrew | |
| 2 | 9***4 | Shaft output | |
| 20 | 9***2 | Circlip external | |
| 21 | 9***3 | Circlip internal | |
| 22 | 9***8 | Seal oil | |
| 23 | 9***4 | Bearing | |
| 24 | 9***6 | Capscrew | |
| 25 | 9***7 | Plate adapter | |
| 3 | 9***5 | Cover end | |
| 4 | 9***6 | Washer lock | |
| 5 | 9***7 | Circlip | |
| 6 | 9***8 | Seal oil | |
| 7 | 9***9 | O-Ring | |
| 8 | 9***1 | O-Ring | |
| 9 | 9***2 | Bearing roller | |
| A | 9***2 | Gearbox earth drill |
