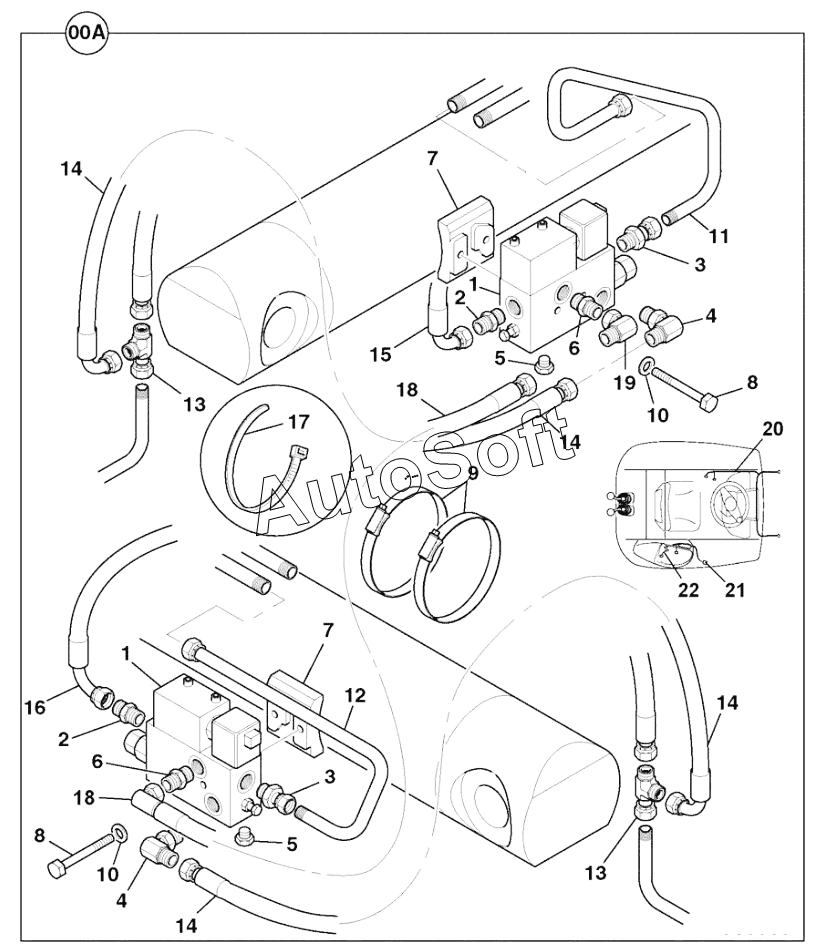

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). CIRCUIT, LOADER ARM LIFT RAM, WITH SRS HOSE BURST PROTECTION
1
1
2
2
3
3
4
4
5
5
6
6
6
7
7
8
8
9
10
10
11
12
13
13
14
14
14
14
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Valve HBCV, assembly | |
| 10 | 1***Z | Washer | |
| 11 | 3***6 | Pipe | |
| 12 | 6***8 | Pipe | |
| 13 | 8***9 | Adaptor tee | |
| 14 | 6***0 | Hose | |
| 15 | 6***0 | Hose | |
| 16 | 6***0 | Hose | |
| 17 | 8***4 | Tie Cable | |
| 18 | 6***0 | Hose | |
| 19 | 8***4 | Adaptor Elbow | |
| 1A | 7***7 | Coil | |
| 2 | 8***2 | Adaptor | |
| 20 | 7***5 | Harness lockout valves | |
| 21 | 7***6 | Harness side panel | |
| 22 | 7***7 | Harness switch link | |
| 23 | 7***3 | Switch | |
| 24 | 3***8 | Relay | |
| 24 | 7***9 | Relay | |
| 25 | 8***3 | Tie cable Double Head | |
| 26 | 7***5 | Fuse | |
| 27 | 8***9 | Label fuse box loader hbcv & srs | |
| 27 | 8***4 | Label fusebox loader hbcv & srs | |
| 27 | 8***5 | Label fusebox pc3 loader hbcv &srs | |
| 27 | 8***9 | Label fusebox pc3 hbcv + srs | |
| 27 | 8***4 | Label fusebox hbcv + srs | |
| 27 | 8***1 | Label fuses and relays SRS/HBCV, variflow PC | |
| 2A | 2***7 | O-Ring | |
| 3 | 8***3 | Adapter | |
| 3A | 2***7 | O-Ring | |
| 4 | 8***9 | Adaptor Elbow | |
| 4A | 2***3 | O-Ring | |
| 5 | 1***1 | Plug | |
| 5A | 2***3 | O-Ring | |
| 6 | 8***6 | Adapter | |
| 6 | 8***7 | Adapter | |
| 6A | 2***3 | O-Ring | |
| 7 | 8***7 | Clamp saddle | |
| 8 | 1***Z | Bolt | |
| 9 | 2***6 | Clip Worm Drive | |
| A | 9***9 | Kit-valve HBCV, loader liftrams with SRS, 3CX/4CX |
