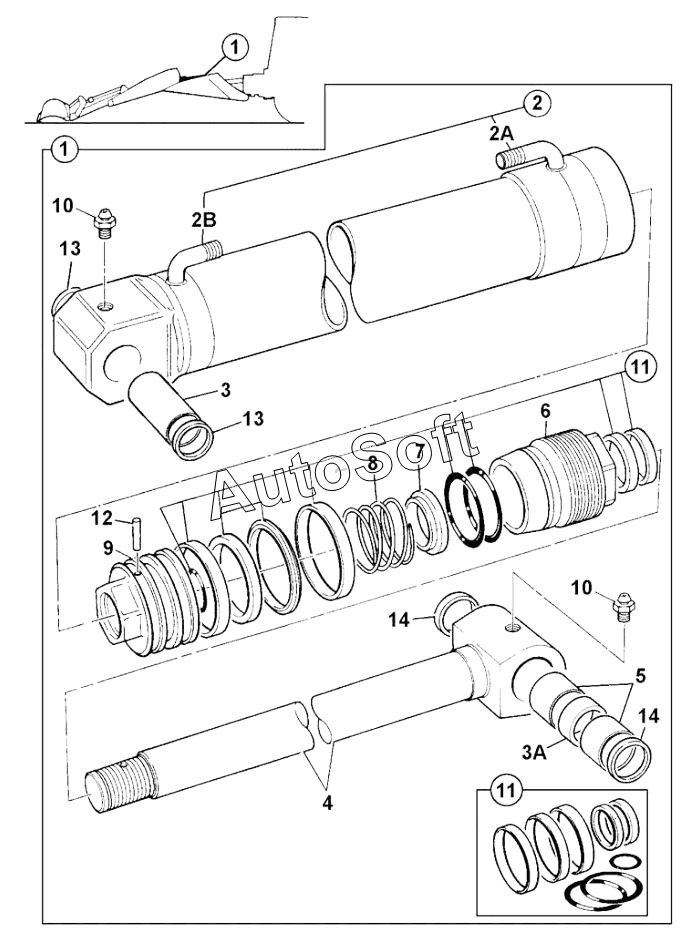

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). RAM, DIPPER HEAVY LIFT-USA 110MM CYL X 60MM ROD DEEP PROFILE BUCKET
1
1
2
2A
2B
3
3A
4
5
6
7
8
9
10
10
11
11
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Ram dipper | |
| 10 | 1***1 | Nipple Grease | |
| 11 | 9***8 | Kit-seal | |
| 12 | 8***0 | Dowel | |
| 13 | 8***7 | Seal Grease | |
| 14 | 8***6 | Seal Pivot Pin | |
| 2 | 5***7 | Cylinder dipper | |
| 2A | N***P | None serviced part | |
| 2B | N***P | None serviced part | |
| 3 | 8***9 | Bearing | |
| 3A | 5***9 | Spacer | |
| 4 | 5***9 | Rod piston | |
| 5 | 8***6 | Bearing Liner | |
| 6 | 5***5 | Kit - end cap assembly service | |
| 7 | 5***5 | Restrictor | |
| 8 | 5***4 | Spring | |
| 9 | 5***2 | Head piston |
