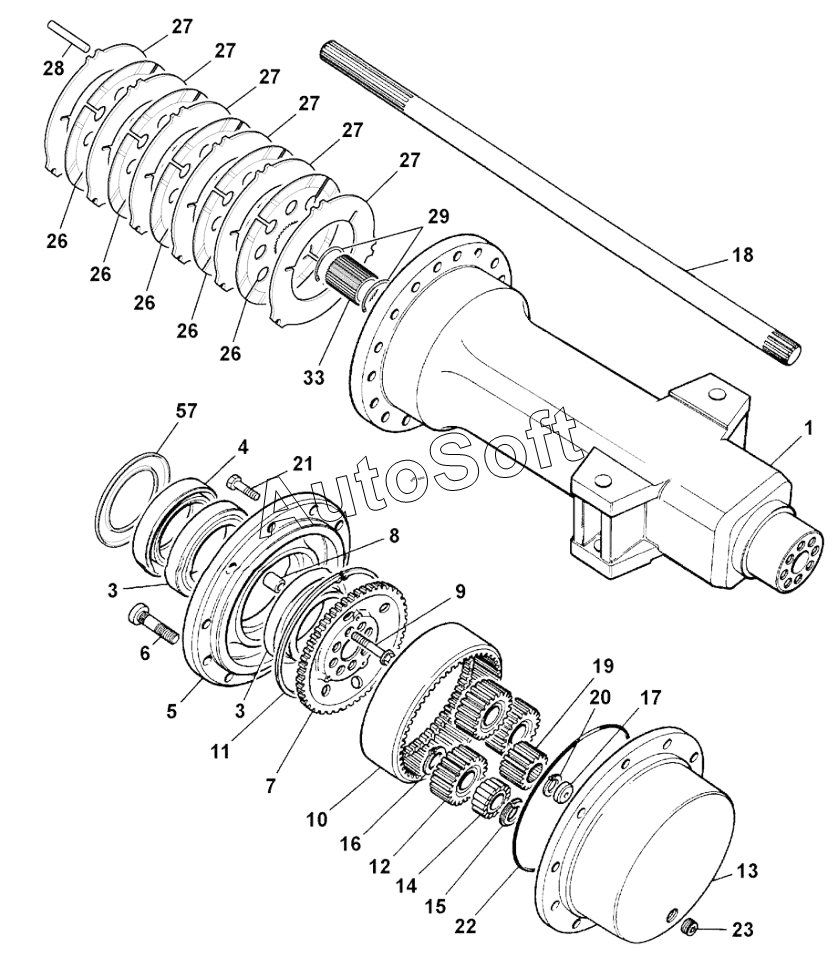

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). 458/10981 AXLE ARM & HUB ASSY
1
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
26
26
26
26
26
27
27
27
27
27
27
28
29
33
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Casing Axle Arm Pad Thickness | |
| 10 | 4***5 | Gear Annulus Ring | |
| 11 | 8***0 | Circlip Internal Square Section | |
| 12 | 4***6 | Gear Planet | |
| 13 | 4***1 | Carrier planetary hub black | |
| 14 | 9***0 | Bearing Roller, Double Row | |
| 15 | 8***9 | Circlip | |
| 16 | 2***4 | Circlip | |
| 17 | 4***8 | Pad Thrust | |
| 18 | 9***3 | Driveshaft | |
| 19 | 4***3 | Gear Sun | |
| 20 | 8***4 | Circlip External | |
| 21 | 1***Z | Bolt Coated | |
| 22 | 8***6 | O-Ring | |
| 23 | 8***5 | Plug tapered | |
| 26 | 4***3 | Plate brake friction | |
| 27 | 4***5 | Plate brake counter | |
| 28 | 4***3 | Pin reaction | |
| 29 | 2***1 | Circlip External | |
| 3 | 9***3 | Bearing Taper Roller | |
| 33 | 4***5 | Carrier Brake Plate | |
| 4 | 9***3 | Seal - Cassette | |
| 5 | 4***6 | Carrier Wheel Bearing 5 Stud | |
| 57 | 4***3 | Cover Plate Hub Seal | |
| 6 | 8***3 | Stud Wheel | |
| 7 | 4***2 | Carrier Annulus | |
| 8 | 4***3 | Dowel Hollow | |
| 9 | 8***0 | Bolt | |
| A | 4***1 | Arm axle arm and hub assembly |
