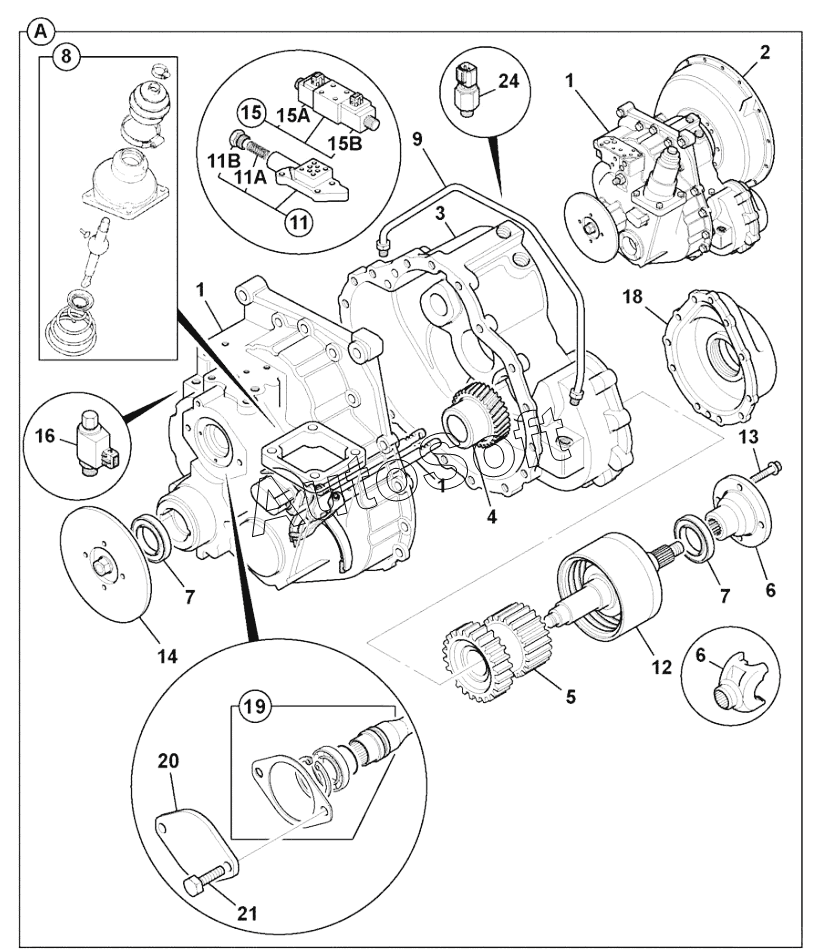

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). 441/00690 - 4WD-2WS TRANSMISSION ASSY SYNCROSHUTTLE
A
1
1
1
2
3
4
5
6
6
7
7
8
9
11
12
13
14
15
16
16
18
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Gearbox common components | |
| 11 | 4***4 | Valve Adapter Block Assembly | |
| 12 | 4***9 | Clutch Assembly 4WD | |
| 13 | 8***3 | Bolt Setscrew | |
| 14 | 4***7 | Yoke Coupling | |
| 15 | 2***8 | Valve Solenoid Assembly | |
| 16 | 2***4 | Valve solenoid assembly | |
| 16 | 2***3 | Valve Cartridge 2 Screw Fixing | |
| 16A | 4***5 | Plate hold down 6mm thick | |
| 16B | 1***Z | Capscrew | |
| 16C | 1***Z | Capscrew | |
| 18 | 4***1 | Cover | |
| 2 | 4***4 | Housing Flywheel | |
| 24 | 7***6 | Switch Oil Pressure | |
| 24 | 7***5 | Switch Oil Pressure | |
| 3 | 4***3 | Casing front | |
| 4 | 4***7 | Gear input | |
| 5 | 4***8 | Gear output | |
| 6 | 4***3 | Yoke coupling | |
| 7 | 9***2 | Seal Triple Lip | |
| 8 | 4***3 | Lever assembly gear turret | |
| 9 | 8***2 | Pipe Assembly | |
| A | 4***0 | Gearbox assembly |
