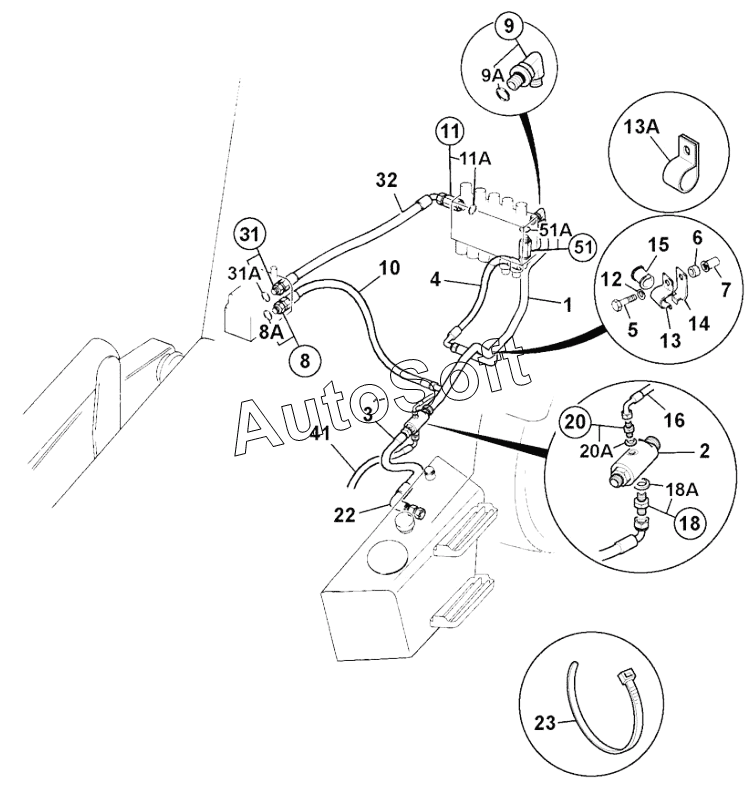

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). HOSE AND PIPEWORK LOADER VALVE TO EXC VALVE TO TANK, S/SHIFT MANUAL AND PCH
1
2
2
2
3
4
5
6
7
8
8A
9
9A
10
11
11A
12
13
13A
14
15
16
18
18
18
18A
18A
18A
20
20A
22
23
31
31A
32
41
41
51
51A
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Pipe return | |
| 10 | 6***5 | Hose | |
| 11 | 1***9 | Adaptor | |
| 11A | 2***8 | O-Ring | |
| 12 | 1***Z | Washer | |
| 13 | 8***0 | Clamp top | |
| 13A | 8***3 | Clamp pipe | |
| 14 | 8***1 | Clamp base | |
| 15 | 8***8 | Insert clamp | |
| 16 | 3***7 | Hose | |
| 18 | 1***6 | Adaptor | |
| 18 | 1***7 | Adaptor | |
| 18 | 8***7 | Adaptor | |
| 18A | 2***6 | O-Ring supplied with adapters | |
| 18A | 2***7 | O-Ring | |
| 18A | 2***8 | O-Ring | |
| 2 | 3***1 | Valve dual check 2bar-2bar | |
| 2 | 3***1 | Valve twin check valve | |
| 2 | 9***9 | Valve dual check manifold 2bar-2bar | |
| 20 | 1***0 | Adaptor | |
| 20A | 2***3 | O-Ring | |
| 22 | 8***2 | Adaptor Elbow | |
| 23 | 8***3 | Tie cable Double Head | |
| 3 | 6***0 | Hose | |
| 31 | 8***9 | Adapter extended | |
| 31A | 2***8 | O-Ring | |
| 32 | 6***7 | Hose | |
| 4 | 6***5 | Hose | |
| 41 | 6***4 | Hose | |
| 41 | 6***8 | Hose | |
| 5 | 1***Z | Bolt | |
| 51 | 1***9 | Adaptor | |
| 51A | 2***8 | O-Ring | |
| 6 | 8***3 | Spacer | |
| 7 | 8***9 | Nut Rrivet | |
| 8 | 1***7 | Adaptor | |
| 8A | 2***8 | O-Ring | |
| 9 | 8***6 | Adapter elbow | |
| 9A | 2***0 | O-Ring |
