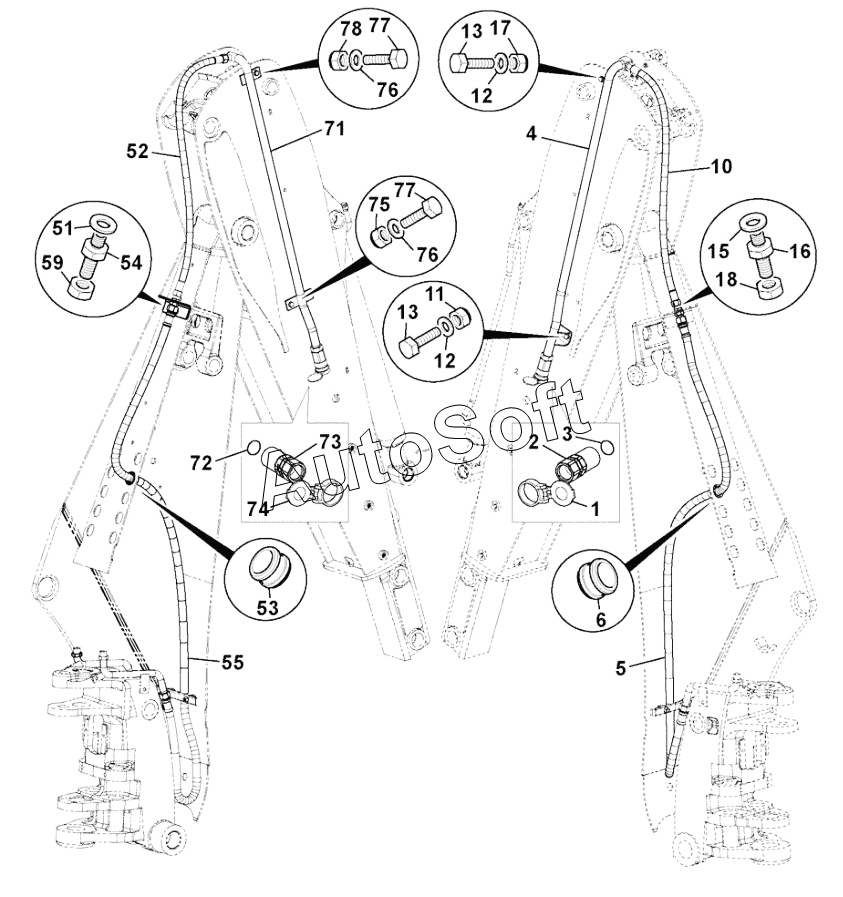

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). CIRCUIT, HAMMER KINGPOST TO HAMMER EXT DIPPER 15', MANUAL OR PCH
1
1
2
2
3
4
5
6
10
11
12
12
13
13
15
16
17
18
51
52
53
54
55
59
71
72
73
74
75
76
76
77
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Cap | |
| 1 | 4***2 | Cap | |
| 2 | 3***1 | Coupling Female | |
| 2 | 4***3 | Coupling female | |
| 3 | 2***8 | O-Ring | |
| 4 | 1***2 | Pipe hammer return | |
| 5 | 3***7 | Hose | |
| 6 | 8***4 | Ferrule Rubber | |
| 10 | 6***0 | Hose | |
| 11 | 8***9 | Nut Rrivet | |
| 12 | 1***Z | Washer | |
| 13 | 1***Z | Setscrew | |
| 15 | 1***Z | Washer Lock, Internal Teeth | |
| 16 | 8***4 | Adaptor Bulkhead | |
| 17 | 1***Z | Nut lock | |
| 18 | 1***Z | Nut | |
| 51 | 1***Z | Washer Lock, Internal Teeth | |
| 52 | 6***0 | Hose | |
| 53 | 8***4 | Ferrule Rubber | |
| 54 | 8***4 | Adaptor Bulkhead | |
| 55 | 3***7 | Hose | |
| 59 | 1***Z | Nut | |
| 71 | 1***6 | Pipe hammer feed | |
| 72 | 2***8 | O-Ring | |
| 73 | 4***7 | Coupling | |
| 74 | 4***1 | Cap Dirt | |
| 75 | 8***9 | Nut Rrivet | |
| 76 | 1***Z | Washer | |
| 77 | 1***Z | Bolt | |
| 78 | 1***Z | Nut lock |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
