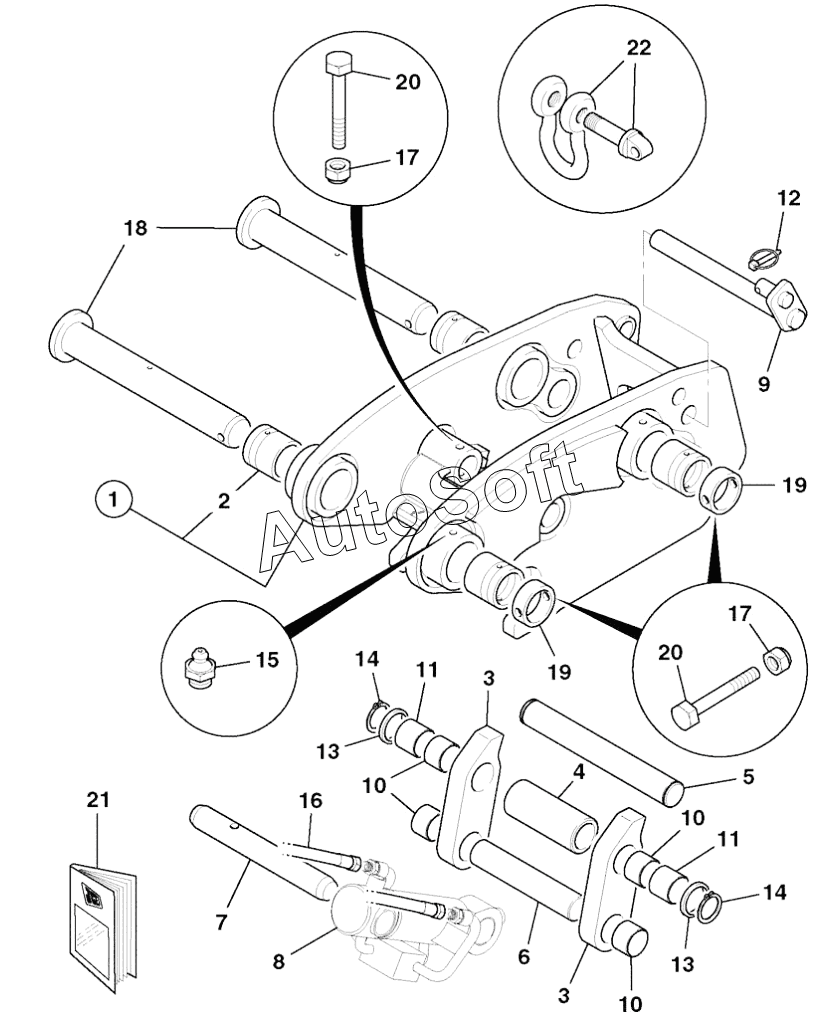

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). QUICKHITCH ATTACHMENT BACKHOE, HYDRAULIC
-1/101.gif)
1
2
3
3
4
5
6
7
8
9
10
10
10
11
11
12
13
13
14
14
15
16
17
17
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Quickhitch 3cx/4cx | |
| 10 | 8***5 | Bearing | |
| 11 | 8***7 | Bearing bronze | |
| 12 | 8***0 | Pin linch | |
| 13 | 1***7 | Seal | |
| 14 | 2***8 | Circlip | |
| 15 | 1***1 | Nipple Grease | |
| 16 | 6***7 | Hose | |
| 17 | 1***Z | Nut lock | |
| 18 | 9***6 | Pin pivot | |
| 19 | 1***8 | Collar | |
| 2 | 8***6 | Bearing | |
| 20 | 1***Z | Bolt | |
| 21 | 9***5 | Handbook Dedicated hydraulic q/hitch | |
| 22 | 9***0 | Shackle bow | |
| 3 | 3***4 | Lever locking | |
| 4 | 8***1 | Spacer | |
| 5 | 8***0 | Pin pivot | |
| 6 | 8***1 | Pin pivot | |
| 7 | 8***3 | Pin pivot | |
| 8 | 5***7 | Ram | |
| 9 | 3***6 | Pin safety | |
| A | 9***4 | Quickhitch assembly 3CX/4CX |
