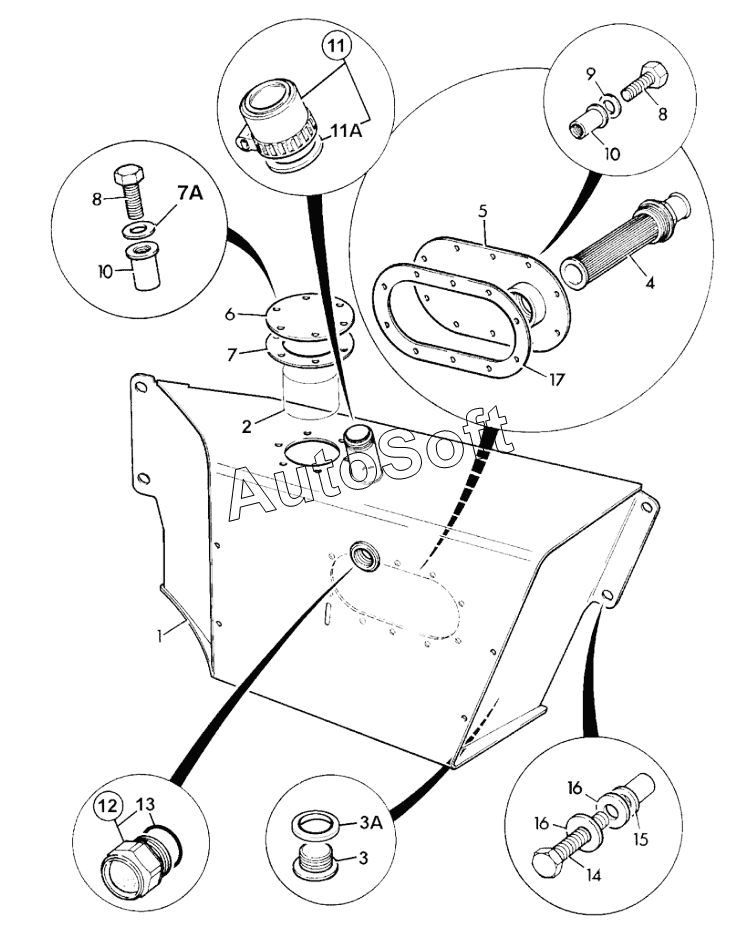

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). TANK, HYDRAULIC
-1/116.gif)
1
1
1
2
3
3A
4
5
6
7
7
7A
7A
8
8
9
10
10
11
11A
12
13
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Tank hydraulic assembly toolbox compatible | |
| 1 | 1***0 | Tank hydraulic step compatible | |
| 1 | 1***4 | Tank hydraulic step compatible | |
| 10 | 8***1 | Rivet nut | |
| 11 | 3***1 | Cap filler/breather Lockable | |
| 11A | 1***6 | Seal cap | |
| 11B | 7***1 | Key Door/Ignition | |
| 12 | 1***3 | Gauge Sight | |
| 13 | 2***3 | O-Ring | |
| 14 | 1***Z | Bolt | |
| 15 | 8***7 | Nut rivet | |
| 16 | 8***9 | Washer | |
| 17 | 1***8 | Gasket hydraulic tank | |
| 2 | H***r | Hyd filter see E3 | |
| 3 | 3***0 | Plug Drain | |
| 3A | 2***0 | O-Ring | |
| 4 | 3***0 | Element Filter | |
| 4A | 3***1 | O-Ring | |
| 5 | 1***9 | Cover tank inspection | |
| 6 | 1***7 | Cover plate | |
| 7 | 8***6 | Gasket | |
| 7 | 8***6 | Gasket hyd filter cover | |
| 7A | 1***Z | Washer | |
| 7A | 8***4 | Washer sealing | |
| 8 | 1***Z | Setscrew | |
| 9 | 8***4 | Washer sealing |
