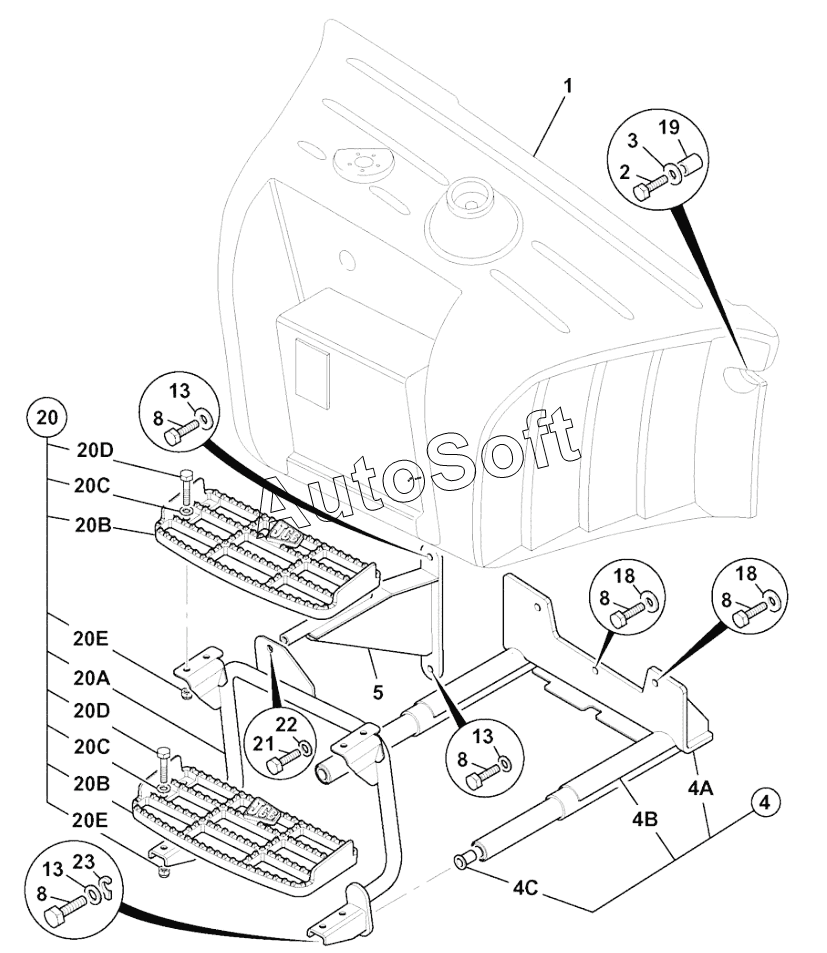

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). STEP FUEL TANK (From: M1345550 )
-1/136.gif)
1
2
3
4
4A
4B
4C
5
8
8
8
8
8
13
13
13
18
18
19
20
20A
20B
20B
20C
20C
20D
20D
20E
20E
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Tank Diesel, plastic | |
| 13 | 1***Z | Washer | |
| 18 | 3***8 | Washer | |
| 19 | 1***3 | Spacer | |
| 2 | 1***Z | Setscrew | |
| 20 | S***k | Installation steps fuel tank | |
| 20A | 1***0 | Bracket step mounting | |
| 20B | 3***4 | Step | |
| 20C | 1***Z | Washer | |
| 20D | 1***Z | Setscrew | |
| 20E | 1***3 | Nut Lock Nut | |
| 21 | 1***Z | Setscrew | |
| 22 | 1***Z | Washer | |
| 23 | 3***2 | Spacer | |
| 3 | 3***4 | Washer | |
| 4 | 1***3 | Bracket lower step mounting assembly | |
| 4A | 1***3 | Bracket lower step mounting | |
| 4B | 3***6 | Strip neoprene | |
| 4C | 8***7 | Nut rivet | |
| 5 | 1***9 | Mounting step, upper | |
| 8 | 1***Z | Bolt | |
| A | F***k | Installation fuel tank |
