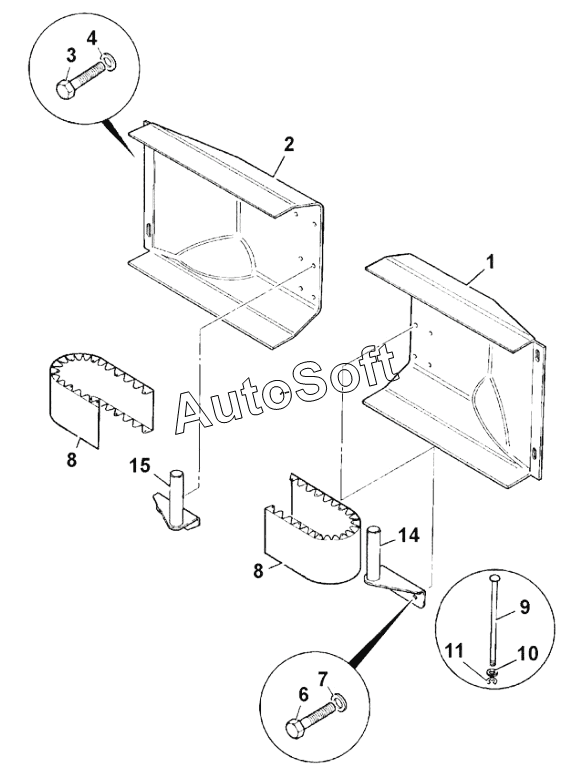

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). STONE GUARD HOSE GUIDE SIDESHIFT REARFRAME (From: M1345991 )
-1/158.gif)
6
15
14
11
10
9
9
9
8
8
8
7
1
4
3
2
2
2
2
2
2
1
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Guard stone, right hand yellow | |
| 1 | 1***8 | Guard stone right hand, black | |
| 1 | 3***0 | Guard stone, right hand black | |
| 1 | 3***1 | Guard stone, right hand yellow | |
| 1 | 3***4 | Guard stone, right hand black | |
| 2 | 1***9 | Guard stone, left hand yellow | |
| 2 | 1***7 | Guard stone left hand, black | |
| 2 | 3***3 | Guard stone, left hand black | |
| 2 | 3***5 | Guard stone, left hand yellow | |
| 2 | 3***0 | Guard stone, left hand black | |
| 3 | 1***Z | Setscrew | |
| 4 | 8***6 | Washer | |
| 6 | 1***Z | Setscrew | |
| 7 | 1***Z | Washer | |
| 8 | 1***4 | Tray hose retaining | |
| 8 | 3***8 | Tray hose retaining | |
| 9 | 1***6 | Pin Hose Retainer | |
| 9 | 1***5 | Pin hose retainer if hammer return fitted | |
| 9 | 3***7 | Pin hose retainer if hammer return fitted | |
| 10 | 8***2 | Washer | |
| 11 | 8***2 | Clip E Type | |
| 12 | 8***9 | Nut Rrivet | |
| 13 | 1***Z | Nut lock | |
| 14 | 1***9 | Guide left hand hose | |
| 15 | 1***9 | Guide right hand hose |
