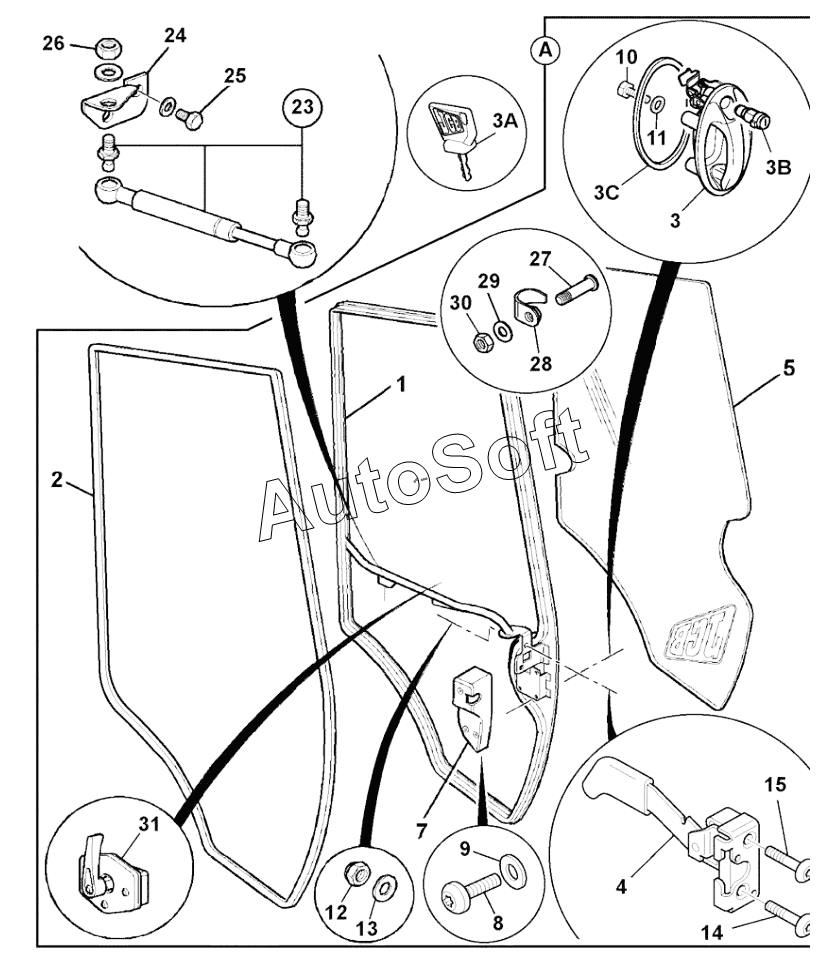

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). DOOR, LEFTHAND SIDE (From: M1346144)
-1/169.gif)
A
A
1
2
3
3
3
3A
3B
3C
4
4
5
5
7
8
9
10
11
12
13
14
15
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Door frame LH side | |
| 10 | 1***D | Setscrew | |
| 11 | 1***D | Washer | |
| 12 | 1***D | Nut Lock | |
| 13 | 1***D | Washer | |
| 14 | 8***1 | Screw Socket | |
| 15 | 8***3 | Screw | |
| 2 | 3***8 | Seal door | |
| 23 | 1***2 | Strut gas assembly | |
| 24 | 3***8 | Bracket left hand gas strut 3CX cab | |
| 25 | 8***8 | Screw | |
| 26 | 1***Z | Nut | |
| 27 | 3***1 | Bolt Door Striker | |
| 28 | 3***1 | Guard Striker | |
| 29 | 8***0 | Washer | |
| 3 | 3***9 | Handle left hand door | |
| 3 | 3***8 | Handle left hand door | |
| 3 | 3***1 | Handle Door L/H | |
| 30 | 8***7 | Nut Plain | |
| 31 | 3***1 | Catch Window Lockback | |
| 3A | 3***0 | Key cab door | |
| 3B | N***P | None serviced part | |
| 3C | 8***5 | Gasket door handle | |
| 4 | 8***5 | Latch lever release used on LH door | |
| 4 | 8***7 | Latch lever release | |
| 5 | 8***3 | Glass left hand door tinted | |
| 5 | 8***1 | Glass LH door 60th Anniversary | |
| 7 | 3***7 | Cover LH door lock 3CX cab | |
| 8 | 8***7 | Screw button head torx | |
| 9 | 8***6 | Washer | |
| A | 1***2 | Door LH assembly | |
| A | 1***7 | Door LH Assembly No JCB logo SS 8857 |
