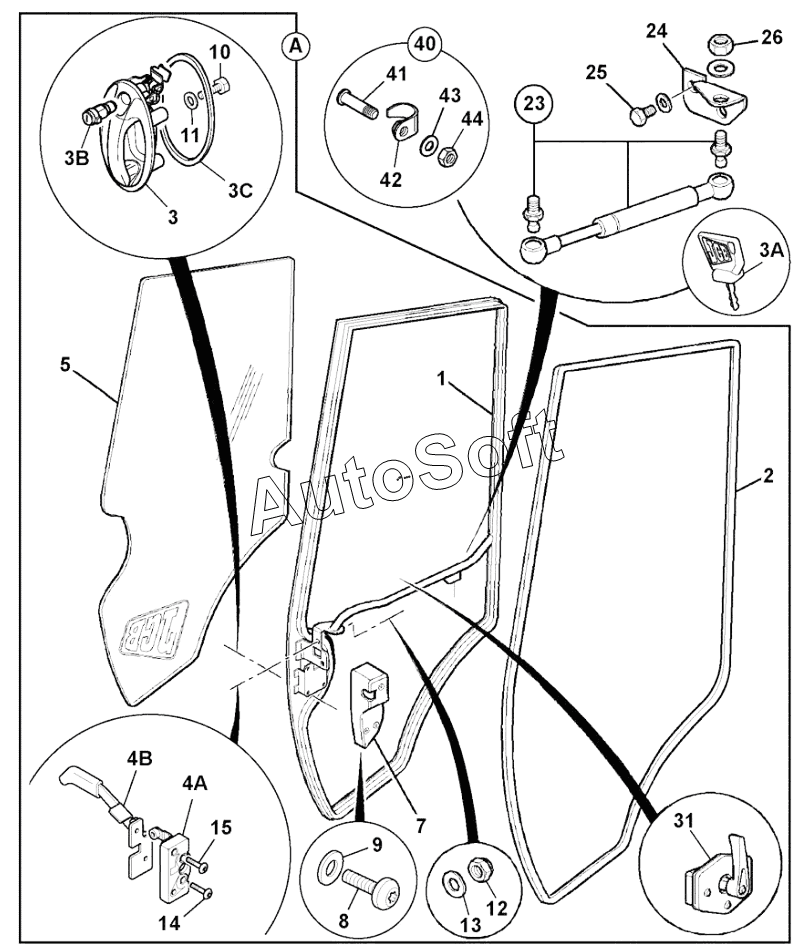

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). DOOR RIGHT SIDE (From: M1346145)
-1/172.gif)
A
A
1
2
3
3A
3B
3C
4A
4B
4B
5
5
7
8
9
10
11
12
13
14
15
23
24
25
31
26
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Door frame RH side | |
| 10 | 1***D | Setscrew | |
| 11 | 1***D | Washer | |
| 12 | 1***D | Nut Lock | |
| 13 | 1***D | Washer | |
| 14 | 8***1 | Screw Socket | |
| 15 | 8***3 | Screw | |
| 2 | 3***8 | Seal door | |
| 23 | 1***2 | Strut gas assembly | |
| 24 | 3***7 | Bracket right hand gas strut | |
| 25 | 8***8 | Screw | |
| 26 | 1***Z | Nut | |
| 3 | 3***2 | Handle Door R/H | |
| 31 | 3***1 | Catch Window Lockback | |
| 3A | 3***0 | Key cab door | |
| 3B | N***P | None serviced part | |
| 3C | 8***5 | Gasket door handle | |
| 40 | 3***1 | Assembly striker bolt Assembly | |
| 41 | 3***3 | Bolt door striker | |
| 42 | 3***2 | Guard door striker | |
| 43 | 8***0 | Washer | |
| 44 | 8***7 | Nut Plain | |
| 4A | 3***5 | Latch door | |
| 4B | 3***4 | Handle door latch - RH | |
| 4B | 3***8 | Handle latch RH | |
| 5 | 8***4 | Glass right hand side | |
| 5 | 8***2 | Glass RH door 60th anniversary | |
| 7 | 3***8 | Cover RH door lock 3CX cab | |
| 8 | 8***7 | Screw button head torx | |
| 9 | 8***6 | Washer | |
| A | 1***3 | Door RH assembly | |
| A | 1***8 | Door RH Assembly No JCB logo SS8857 |
