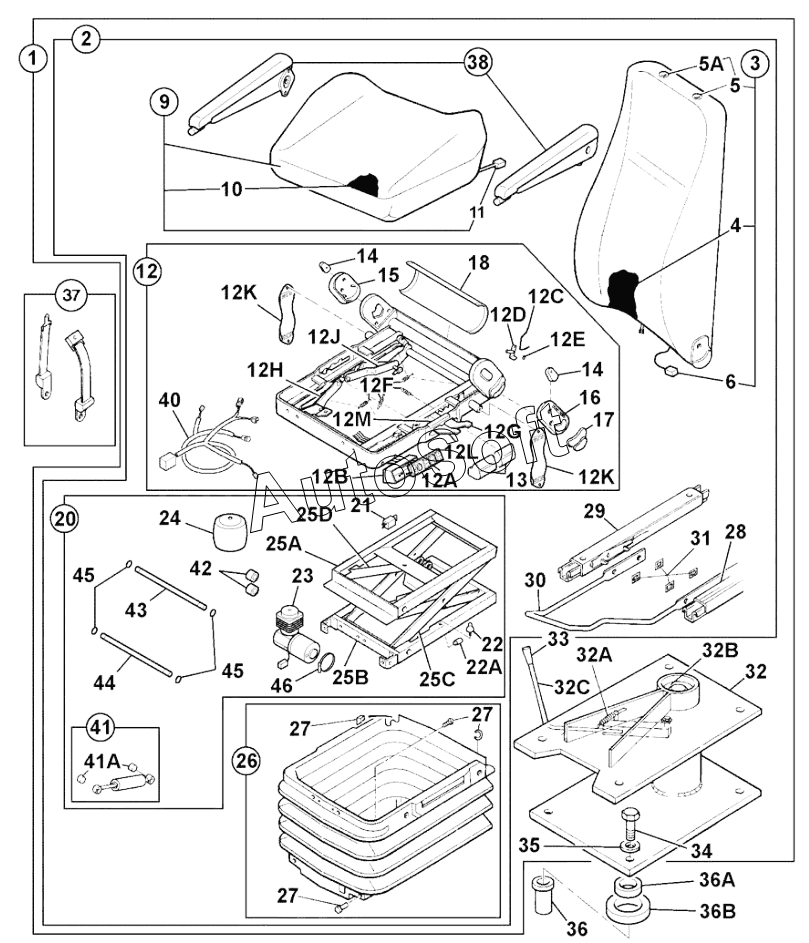

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). SEAT, AIR SUSPENSION
-1/184.gif)
1
2
3
4
5
5A
6
9
10
11
12
12A
12B
12C
12D
12E
12F
12G
12H
12J
12K
12K
12L
12M
13
13
14
14
15
16
17
18
20
21
22
22A
23
24
25A
25B
25C
25D
26
27
27
27
28
29
30
31
32
32A
32B
32C
33
34
35
36
36A
36B
37
38
40
41
41A
42
43
44
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Seat assy, air suspen. heated 5000lb cloth | |
| 10 | 4***1 | Cover seat base, cloth | |
| 10A | 4***2 | Clip | |
| 11 | 4***4 | Element heater seat cushion | |
| 12 | 4***2 | Frame assembly | |
| 12A | 4***0 | Switch air control Heater control | |
| 12B | 4***6 | Cover air lumbar switch | |
| 12C | 4***7 | Spring squab handle | |
| 12D | 4***6 | Handle squab | |
| 12E | 4***8 | Circlip height adjuster | |
| 12F | 4***5 | Kit-spring 2 lever height rise | |
| 12G | 4***3 | Handle height adjustment rear | |
| 12H | 4***4 | Adjuster height, front | |
| 12J | 4***4 | Adjuster height | |
| 12K | 4***6 | Strap suspension unit | |
| 12L | 4***2 | Handle height adjustment front | |
| 12M | 4***1 | Clip black cushion frame | |
| 13 | 4***4 | Handle grip front | |
| 13 | 4***5 | Handle grip rear | |
| 14 | 4***8 | Cap side plate | |
| 15 | 4***9 | Cover slave right hand sideplate | |
| 16 | 4***0 | Cover upper left hand sideplate | |
| 17 | 4***6 | Handle grip, squab recline | |
| 18 | 4***2 | Plate cushion frame back | |
| 2 | 4***1 | Seat assy.air suspn.cloth heated, 2dmbelt, armrst | |
| 20 | 4***1 | Frame suspension assembly | |
| 21 | 4***4 | Relay suspension | |
| 22 | 4***2 | Buffer suspension rubber | |
| 22A | 4***3 | Buffer suspension rubber | |
| 23 | 4***5 | Compressor air seat | |
| 24 | 4***4 | Kit-air spring | |
| 24A | 4***0 | Elbow air sack | |
| 24B | 3***1 | Nut plastic | |
| 25A | N***P | None serviced part | |
| 25B | N***P | None serviced part | |
| 25C | N***P | None serviced part | |
| 25D | N***P | None serviced part | |
| 26 | 4***4 | Kit-bellows | |
| 27 | 4***6 | Kit bellow fixings | |
| 28 | 4***9 | Slide left hand | |
| 29 | 4***0 | Slide seat, right hand | |
| 3 | 4***2 | Kit rear squab assembly | |
| 30 | 4***1 | Handle slide | |
| 31 | 4***5 | Clip slide rail | |
| 32 | 4***5 | Pedestal | |
| 32A | 8***6 | Spring | |
| 32B | 4***3 | Kit-nut & bolt pedestal swivel | |
| 32C | 4***4 | Handle assembly | |
| 33 | 4***5 | Handle grip | |
| 34 | 1***Z | Bolt | |
| 35 | 1***Z | Washer lock | |
| 36 | 8***5 | Nut | |
| 36A | 3***9 | Spacer inner seat mounting | |
| 36B | 8***1 | Spacer outer seat mounting | |
| 37 | 4***0 | Kit-seat belt 50dm long | |
| 38 | 4***6 | Kit-armrest pair | |
| 39 | 4***7 | Kit-headrest restraint | |
| 4 | 4***4 | Cover squab assy, cloth | |
| 40 | 4***1 | Harness seat | |
| 41 | 4***2 | Damper | |
| 41A | 4***5 | Bush shock absorber | |
| 41B | 4***0 | Bolt | |
| 41C | 4***8 | Nut | |
| 42 | 4***3 | Bush roller | |
| 43 | 4***5 | Spindle upper | |
| 44 | 4***6 | Spindle lower | |
| 45 | 4***7 | Circlip spindle | |
| 46 | 4***8 | Clip jubilee | |
| 4A | 4***2 | Clip | |
| 5 | 4***0 | Plug Headrest | |
| 5A | 4***9 | Clip headrest | |
| 6 | 4***2 | Element heater rear squab | |
| 60 | 4***9 | Kit air hose repair kit | |
| 9 | 4***4 | Cushion seat assembly |
