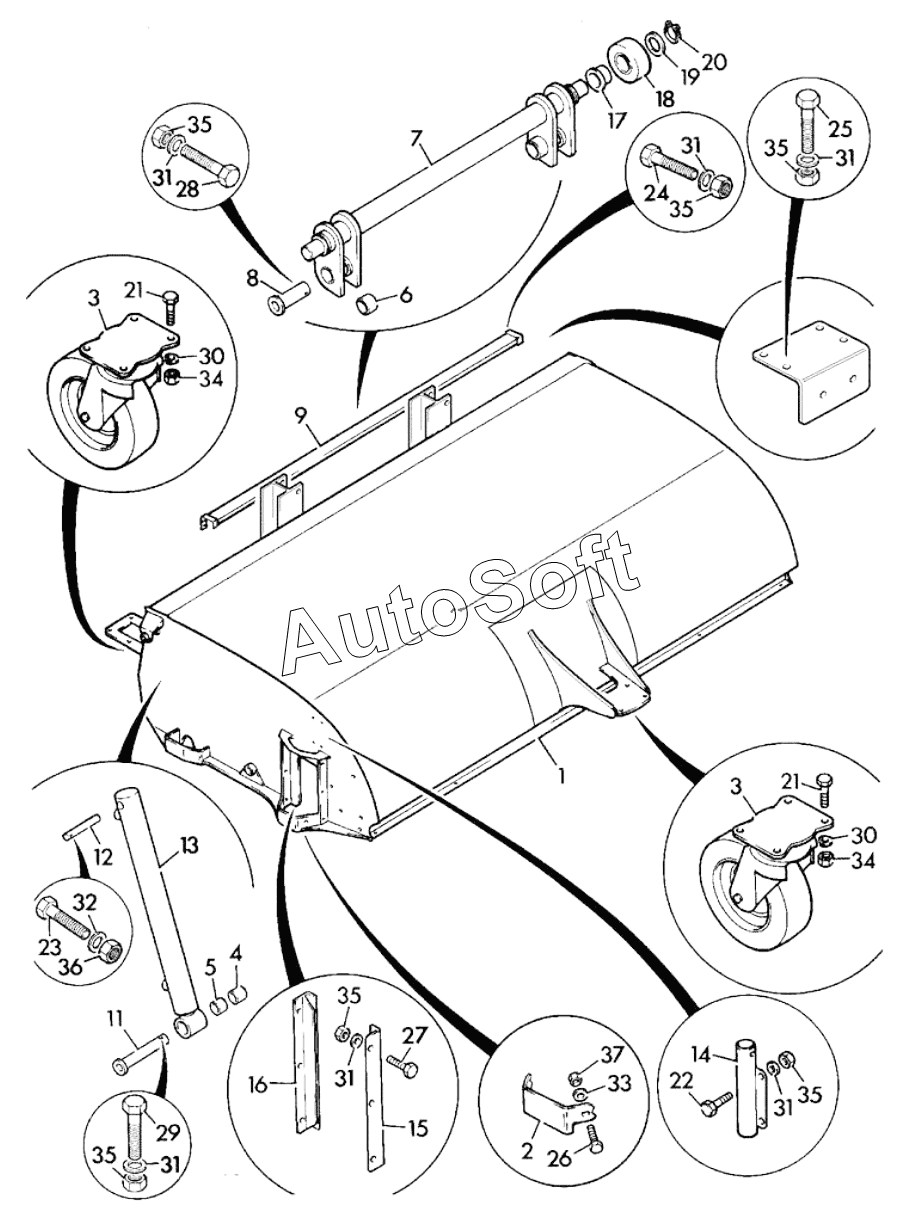

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). SWEEPER CANOPY SHROUD ASSEMBLY
-1/20.gif)
1
2
3
3
3A
3B
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
30
31
31
31
31
31
31
32
33
34
34
35
35
35
35
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Canopy | |
| 10 | 3***8 | Bracket valve mounting | |
| 11 | 8***6 | Pin ram eye end pivot | |
| 12 | 8***8 | Pin dump end pivot | |
| 13 | 9***0 | Ram Hopper door | |
| 14 | 3***8 | Adjuster housing | |
| 15 | 3***0 | Bracket motor slide front | |
| 16 | 3***1 | Bracket motor slide rear | |
| 17 | 8***7 | Bearing flanged | |
| 18 | 3***6 | Wheel float | |
| 19 | 1***4 | Washer Bonded | |
| 2 | 9***2 | Guard Bumper | |
| 20 | 2***1 | Circlip | |
| 21 | 1***Z | Setscrew | |
| 22 | 1***Z | Bolt | |
| 23 | 1***Z | Bolt | |
| 24 | 1***Z | Setscrew | |
| 25 | 1***Z | Setscrew | |
| 26 | 1***Z | Setscrew | |
| 27 | 1***Z | Setscrew | |
| 28 | 1***Z | Bolt | |
| 29 | 1***Z | Bolt | |
| 3 | 3***7 | Wheel castor | |
| 30 | 1***Z | Washer | |
| 31 | 1***Z | Washer | |
| 32 | 1***Z | Washer | |
| 33 | 1***Z | Washer | |
| 34 | 1***Z | Nut Lock | |
| 35 | 1***Z | Nut | |
| 36 | 1***Z | Nut Self Lock | |
| 37 | 1***Z | Nut lock | |
| 3A | 3***9 | Wheel | |
| 3B | 3***1 | Wheel Suitable | |
| 4 | 9***5 | Bush Pivot | |
| 5 | 9***5 | Bush pivot | |
| 6 | 8***6 | Bearing | |
| 7 | 3***8 | Shaft wheel | |
| 8 | 8***4 | Pivot pin | |
| 9 | 3***7 | Guard hose | |
| A | 9***7 | Sweeper | |
| A | 9***0 | Sweeper |
