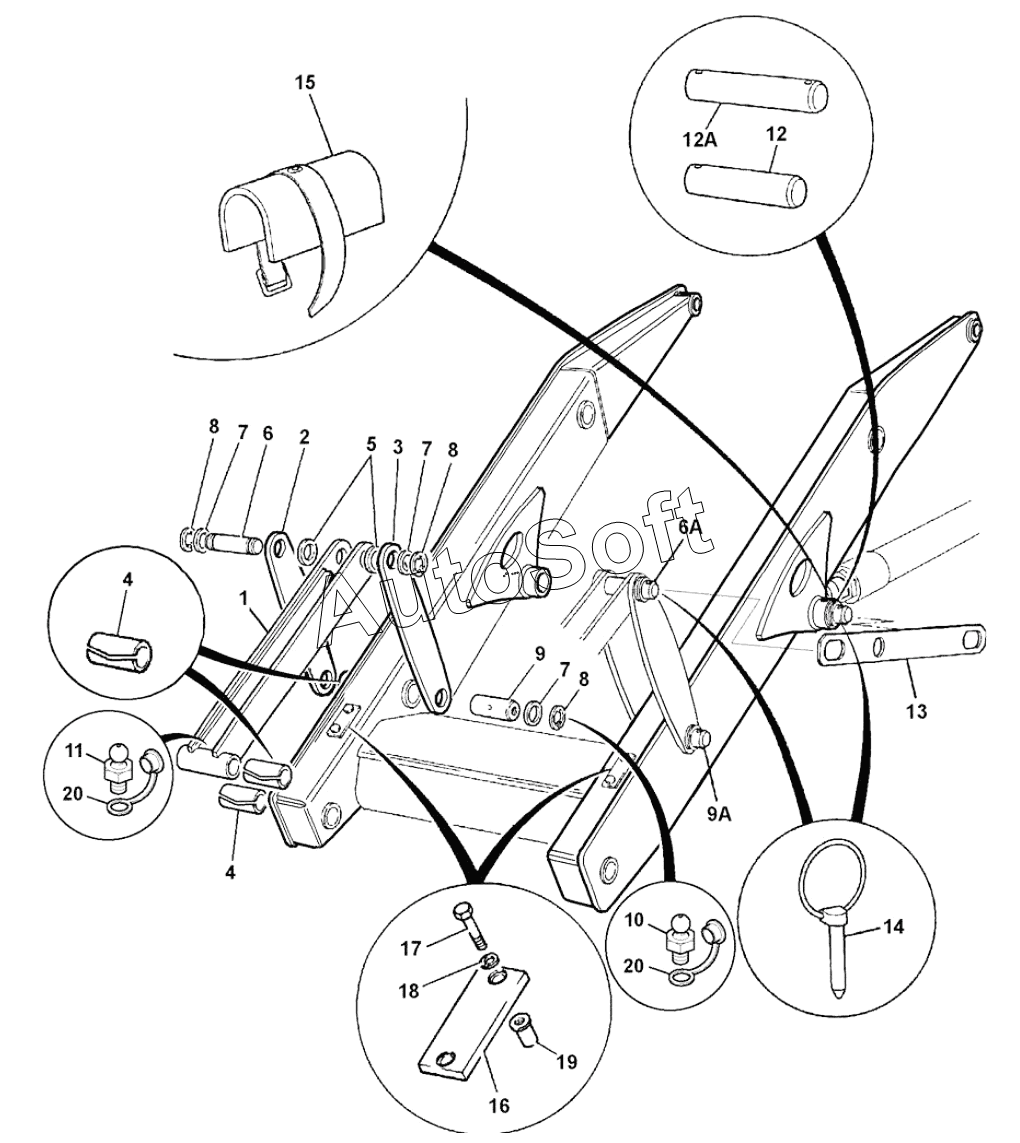

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). ARMS, LOADER SHOVEL LINKAGE, 2WS AUSTRIAN, SWISS, ITALIAN
-1/228.gif)
1
2
3
4
4
5
6
6A
7
7
7
7
7
8
8
8
9
9A
10
11
12
12A
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Link crowd | |
| 10 | 1***1 | Nipple Grease | |
| 11 | 1***2 | Nipple Grease | |
| 12 | 8***4 | Pin Pivot | |
| 12A | 8***9 | Pin pivot | |
| 13 | 1***9 | Strut | |
| 14 | 8***2 | Pin Linch | |
| 15 | 1***0 | Strut jury | |
| 16 | 1***1 | Plate stop | |
| 17 | 1***Z | Setscrew | |
| 18 | 1***Z | Spring Washer | |
| 19 | 8***5 | Nut | |
| 2 | 3***0 | Lever crowd, short | |
| 20 | 8***7 | Cap Grease Nipple | |
| 3 | 3***0 | Lever crowd, short | |
| 4 | 1***3 | Bush | |
| 5 | 8***0 | Bush | |
| 6 | 8***1 | Pin pivot black | |
| 6A | 8***4 | Pin pivot | |
| 7 | 8***9 | Shim | |
| 7 | 8***8 | Spacer | |
| 7 | 8***7 | Shim | |
| 8 | 8***4 | Clip | |
| 9 | 8***2 | Pin pivot black | |
| 9A | 8***4 | Pin pivot |
