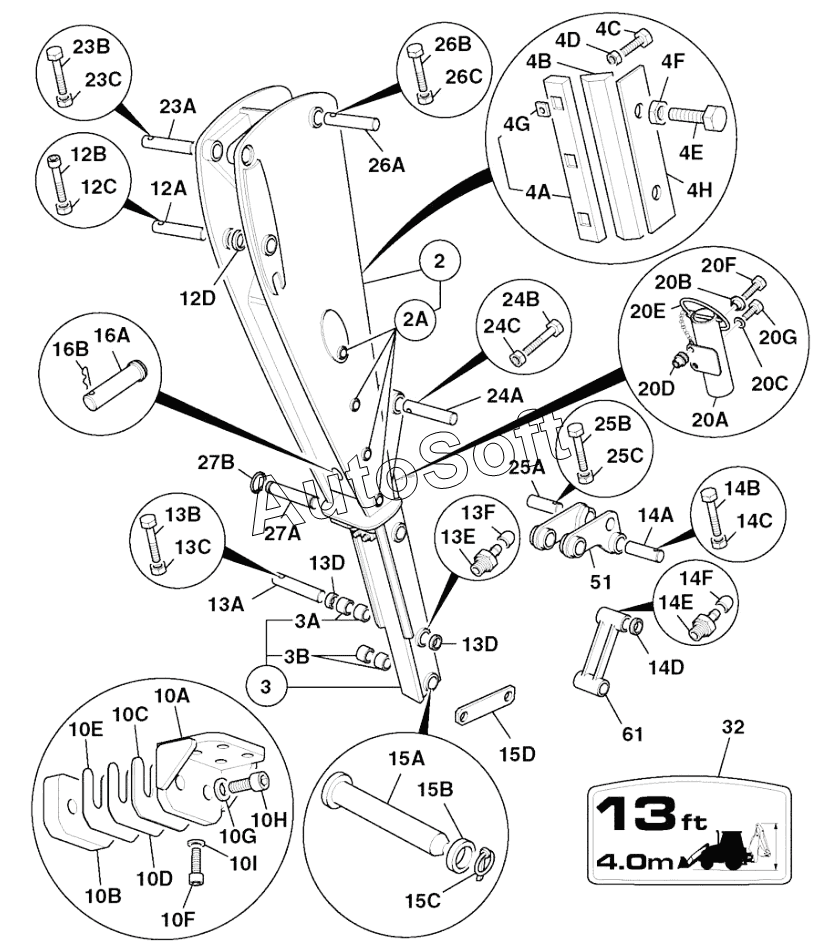

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). DIPPER (STICK) EXTRADIG, RATTIGAN
-1/239.gif)
2
2A
3
3A
3B
4A
4B
4C
4D
4E
4F
4G
4H
10A
10B
10C
10D
10E
10F
10G
10H
10I
12A
12B
12C
12D
13A
13B
13C
13D
13D
13E
13F
14A
14B
14C
14D
14E
14F
15A
15B
15C
15D
16A
16B
20A
20B
20C
20D
20E
20F
20G
23A
23B
23C
24A
24B
24C
25A
25B
25C
26A
26B
26C
27A
27B
32
51
51
51
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10A | 3***1 | Stop extending dipper | |
| 10B | 3***0 | Plate impact | |
| 10C | 3***8 | Shim | |
| 10D | 3***2 | Shim | |
| 10E | 3***1 | Shim | |
| 10F | 1***D | Capscrew | |
| 10G | 1***D | Washer | |
| 10H | 1***D | Capscrew | |
| 10I | 1***D | Washer hardened | |
| 12A | 8***2 | Pin Pivot | |
| 12B | 8***2 | Capscrew | |
| 12C | 1***Z | Nut Lock | |
| 12D | 8***0 | Shim | |
| 13A | 8***1 | Pin Pivot | |
| 13B | 1***Z | Bolt | |
| 13C | 1***Z | Nut lock | |
| 13D | 8***5 | Seal pivot pin grease | |
| 13E | 1***1 | Nipple Grease | |
| 13F | 8***7 | Cap Grease Nipple | |
| 14A | 8***9 | Pin Pivot | |
| 14B | 1***Z | Bolt | |
| 14C | 1***Z | Nut lock | |
| 14D | 8***5 | Seal pivot pin grease | |
| 14E | 1***1 | Nipple Grease | |
| 14F | 8***7 | Cap Grease Nipple | |
| 15A | 9***0 | Pin Pivot | |
| 15B | 8***0 | Washer | |
| 15C | 8***2 | Pin Linch | |
| 15D | 1***1 | Strap | |
| 16A | 9***0 | Pin pivot | |
| 16B | 1***1 | Clip | |
| 2 | 3***9 | Carrier Rattigan | |
| 20A | 3***5 | Bracket locking pin holster | |
| 20B | 1***3 | Spacer | |
| 20C | 1***D | Washer | |
| 20D | 8***9 | Nut Rrivet | |
| 20E | 8***9 | Pin lynch with chain | |
| 20F | 1***Z | Setscrew | |
| 20G | 1***Z | Setscrew | |
| 23A | 8***3 | Pin Pivot | |
| 23B | 1***Z | Bolt | |
| 23C | 1***Z | Nut Lock | |
| 24A | 8***7 | Pin pivot | |
| 24B | 1***Z | Bolt | |
| 24C | 1***Z | Nut lock | |
| 25A | 8***9 | Pin Pivot | |
| 25B | 1***Z | Bolt | |
| 25C | 1***Z | Nut lock | |
| 26A | 8***3 | Pin pivot | |
| 26B | 1***Z | Bolt | |
| 26C | 1***Z | Nut | |
| 27A | 8***5 | Pin pivot | |
| 27B | 8***4 | Clip | |
| 2A | 8***5 | Boss wear pad adjuster | |
| 3 | 1***9 | Dipper inner | |
| 32 | 8***2 | Label WARNING-height | |
| 3A | 8***5 | Bearing liner | |
| 3B | 8***6 | Bearing liner | |
| 4A | 1***9 | Pad top wear | |
| 4B | 3***9 | Pad wear strip bottom, red | |
| 4C | 1***Z | Bolt | |
| 4D | 1***Z | Washer | |
| 4E | 1***Z | Bolt | |
| 4F | 1***Z | Nut thin | |
| 4G | 8***8 | Insert | |
| 4H | 3***4 | Plate spreader | |
| 51 | 3***1 | Lever tipping | |
| 51 | 3***2 | Lever tipping | |
| 51 | 3***3 | Lever tipping | |
| 61 | S***E | see tipping link B4 index |
