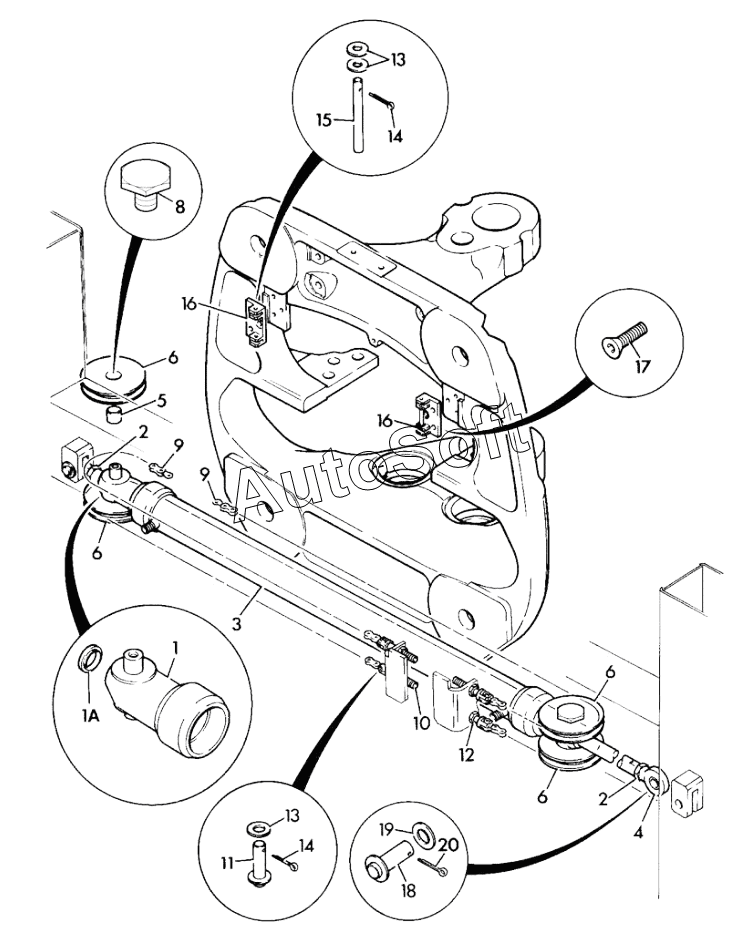

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). POWERED SIDESHIFT
-1/250.gif)
1
1A
2
2
3
4
4
5
6
6
6
6
8
9
9
10
11
12
13
13
14
14
15
16
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Trunnion cylinder mount | |
| 10 | 1***0 | Bolt anchor clevis | |
| 11 | 1***8 | Pin anchor | |
| 12 | 1***Z | Nut Thin | |
| 13 | 1***Z | Washer | |
| 14 | 2***5 | Pin Split | |
| 15 | 9***8 | Pin anchor | |
| 16 | 1***5 | Bracket anchor | |
| 17 | 8***5 | Screw | |
| 18 | 1***1 | Pin pivot | |
| 18 | 9***8 | Pin clevis | |
| 19 | 1***Z | Washer | |
| 1A | 2***1 | Seal wiper | |
| 2 | 1***Z | Nut | |
| 20 | 2***9 | Pin split | |
| 3 | S***4 | See index E4 | |
| 4 | 9***0 | Eye-end rod | |
| 4 | 9***9 | Clevis fork | |
| 5 | 1***7 | Bearing | |
| 6 | 1***9 | Wheel chain | |
| 8 | 8***9 | Screw retaining powerslide ram | |
| 9 | 1***6 | Chain | |
| 99 | 1***5 | Kit chassis conversion powered sideshift | |
| 99 | 3***1 | Kit chassis conversion powered sideshift |
