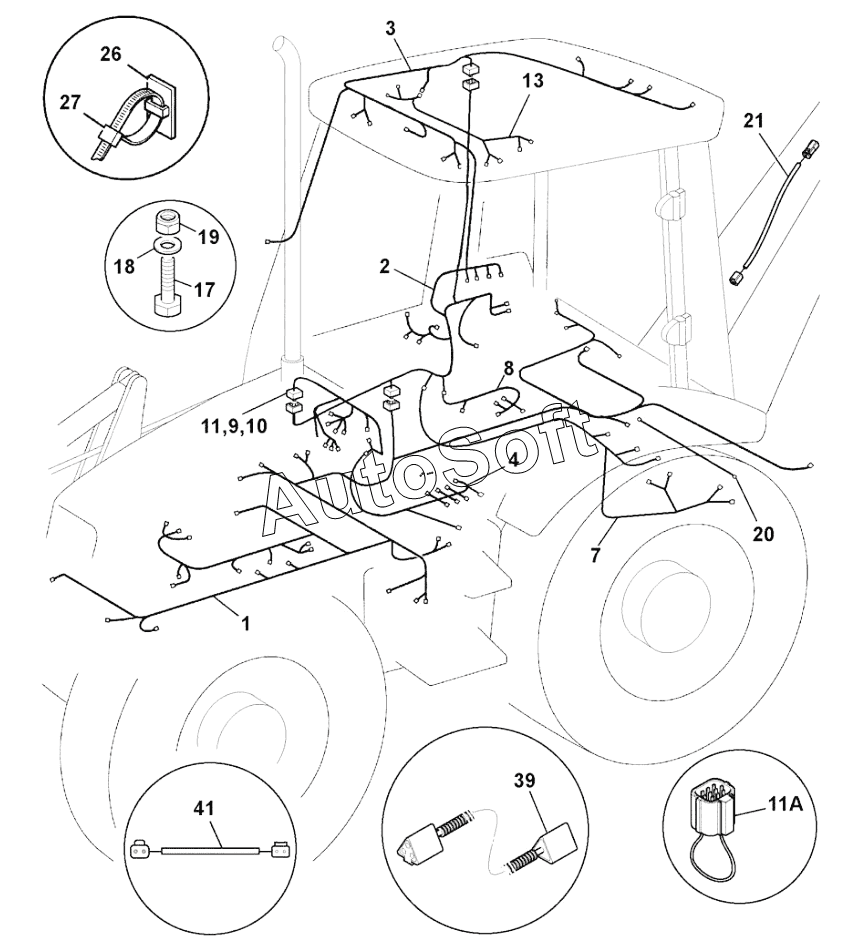

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). HARNESS CAB/CANOPY MACHINE (From: M1349885 )
-1/254.gif)
1
1
2
2
3
4
4
4
7
8
8
8
9
9
10
11
11
11
11
13
17
18
19
20
21
26
27
39
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Harness chassis, sideshift | |
| 1 | 3***3 | Harness chassis, centremount | |
| 10 | 7***2 | Plug link, green, german 1 diode | |
| 11 | 3***9 | Harness front console S/shuttle & P/shift | |
| 11 | 3***0 | Harness front console S/shuttle & P/shift | |
| 11 | 3***4 | Harness front console German P/S & A/S | |
| 11 | 3***4 | Harness front console | |
| 13 | 7***0 | Harness interior lamp & speakers | |
| 14 | 7***7 | Harness panel link shovel lamps | |
| 15 | 7***6 | Harness lamps shovel mounted | |
| 16 | 7***9 | Cable earth link | |
| 17 | 1***Z | Setscrew | |
| 18 | 1***Z | Washer | |
| 19 | 1***Z | Nut lock | |
| 1A | 3***5 | Harness fused earth link | |
| 1B | 8***2 | Connector | |
| 2 | 3***1 | Harness cab, panel | |
| 2 | 7***5 | Harness cab, panel China builds only | |
| 20 | 7***1 | Harness link | |
| 21 | 3***0 | Harness boom link | |
| 24 | 7***2 | Harness 2-way link | |
| 25 | 3***9 | Kit-repair harness conduit | |
| 26 | 1***4 | Mount Cable Tie | |
| 27 | 8***4 | Tie Cable | |
| 28 | 7***1 | Connector mounting flange | |
| 28A | 7***4 | Clip spring, DRB flange | |
| 29 | 1***Z | Screw | |
| 2A | 7***0 | Plug 7 diodes | |
| 2B | 7***7 | Housing DT flanged 12 way | |
| 3 | 7***3 | Harness cab roof ROW | |
| 30 | 1***Z | Washer | |
| 31 | 1***Z | Nut Self Lock | |
| 32 | 1***Z | Setscrew | |
| 33 | 1***Z | Washer | |
| 34 | 8***1 | Screw | |
| 35 | 3***8 | Relay | |
| 35 | 7***9 | Relay | |
| 37 | 1***7 | Clip Cable | |
| 38 | 2***5 | Grommet Hole | |
| 39 | 7***2 | Harness speed sensor to gearbox harness | |
| 3A | 8***2 | Tie Cable | |
| 4 | 3***9 | Harness gearbox, manual | |
| 4 | 3***8 | Harness gearbox, autoshift | |
| 4 | 3***1 | Harness gearbox, powershift | |
| 40 | 7***9 | Harness heater link 3CX, 4CX | |
| 41 | 7***6 | Harness link | |
| 4A | 8***4 | Tie Cable | |
| 4B | 8***7 | Tie Cable | |
| 4L | 7***4 | Plug harness link | |
| 4P | 7***0 | Plug 5 diode 2WS | |
| 7 | 7***9 | Harness auxiliary hammer/jaw | |
| 8 | 3***8 | Resistor gate | |
| 8 | 7***9 | Plug Male, 2 Way Deutsch | |
| 8 | 7***0 | Harness steer mode AWS | |
| 9 | 7***0 | Plug link, white, 3CX 2 diodes, | |
| 9 | 7***1 | Plug link, red, 4CX 2 diodes |
