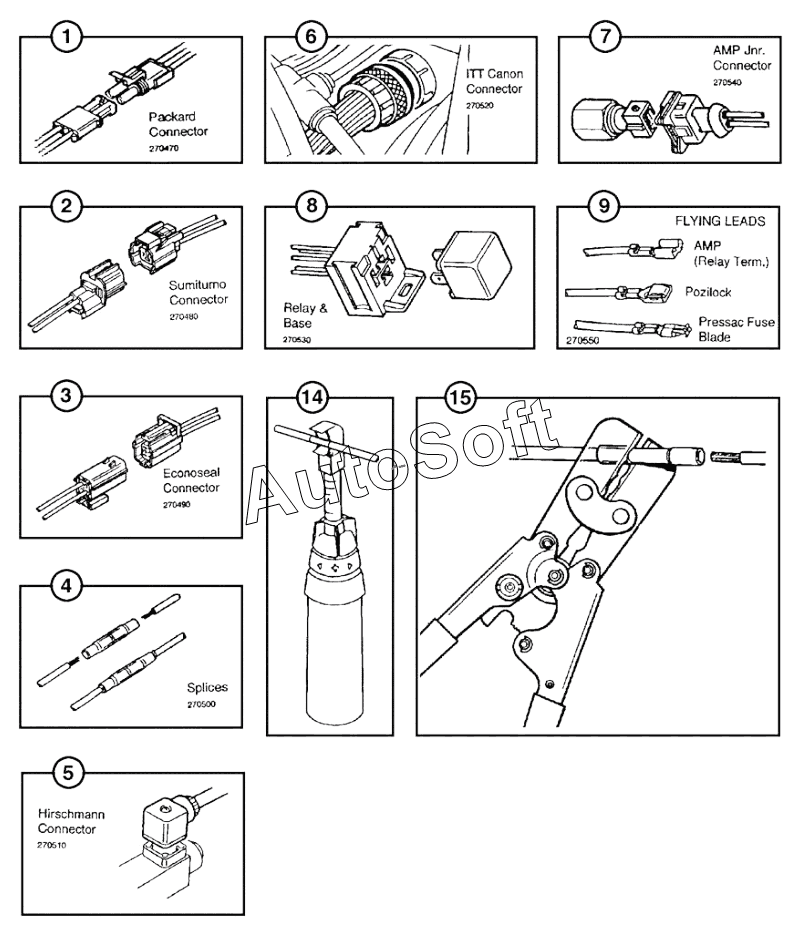

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). HARNESS CONNECTORS REPAIR IP67 STANDARD
-1/289.gif)
1
1
1
1
1
1
1
1
1
1
1
1
1
1
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Housing Single(F) Packard | |
| 1 | 7***2 | Housing Single (M) Packard | |
| 1 | 7***5 | Housing weatherpack 2 way female Packard | |
| 1 | 7***6 | Housing double, female Packard | |
| 1 | 7***4 | Housing 2WAY SOCKET Packard | |
| 1 | 7***5 | Retainer 2 WAY SOCKET Packard | |
| 1 | 7***9 | Housing 3 way receptical Packard | |
| 1 | 7***0 | Housing 3 way pin Packard | |
| 1 | 7***5 | Housing 4 way socket Packard | |
| 1 | 7***6 | Housing 4 way pin inline Packard | |
| 1 | 7***7 | Housing 4 way block Packard | |
| 1 | 7***8 | Housing 4 way (M) block Packard | |
| 1 | 7***5 | Housing 6 way socket Packard | |
| 1 | 7***6 | Housing 6 way pin Packard | |
| 3 | 7***8 | Housing 2 WAY Econoseal | |
| 3 | 7***9 | Retainer 2way socket Econoseal | |
| 3 | 7***9 | Housing 4WAY PIN Econoseal | |
| 3 | 7***0 | Housing 4 way pin Econoseal | |
| 3 | 7***1 | Housing 4 way pin retainer Econoseal | |
| 3 | 7***2 | Housing 4 way pin retainer Econoseal | |
| 3 | 7***7 | Housing 6 way socket Econoseal | |
| 3 | 7***8 | Housing 6 way retainer for 7216/0007 | |
| 3 | 7***9 | Housing 6 way pin Econoseal | |
| 3 | 7***0 | Retainer 6 way pin Econoseal | |
| 3 | 7***1 | Housing 6 way pin Econoseal | |
| 3 | 7***4 | Retainer 18 way receptical Econoseal | |
| 3 | 7***5 | Housing 18 way receptical Econoseal | |
| 3 | 7***6 | Housing 36 way receptical Econoseal | |
| 3 | 7***7 | Housing 36 way receptical Econoseal - BLACK | |
| 4 | 8***1 | Connector 0.5-1.5mm cable splice red | |
| 4 | 8***2 | Connector | |
| 4 | 8***3 | Connector 3-6mm cable splice yellow | |
| 5 | 7***0 | Seal plug, HIRSCHMANN | |
| 6 | 7***1 | Housing 31 way bulkhead receptical ( ITT ) | |
| 6 | 7***2 | Housing 31 way pin ITT | |
| 6 | 7***3 | Housing 31 way pin bulkhead ITT | |
| 6 | 7***4 | Housing 31 way receptical ITT | |
| 6 | 7***5 | Housing 4 way pin bulkhead ITT | |
| 6 | 7***6 | Housing 4 way receptical ITT (Heater) | |
| 6 | 7***7 | Housing 32 way receptical ITT | |
| 6 | 7***8 | Housing 32 way pin bulkhead ITT | |
| 6 | 7***9 | Housing 19 way pin ITT | |
| 6 | 7***0 | Housing 19 way receptical ITT | |
| 6 | 7***2 | Housing 48 way receptical ITT | |
| 6 | 7***3 | Housing 48 way pin ITT | |
| 7 | 7***0 | Housing 2 WAY J/TIMER AMP | |
| 7 | 7***1 | Housing 2 way contact AMP junior timer | |
| 8 | 7***7 | Terminal | |
| 8 | 7***8 | Terminal | |
| 8 | 7***9 | Terminal | |
| 8 | 7***1 | Base single relay slot in type | |
| 8 | 7***1 | Housing 8 way connector, SWF | |
| 9 | 9***0 | Pin c/w fly lead | |
| 9 | 9***0 | Pin c/w fly lead | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Lead fly | |
| 9 | 9***0 | Connector 2 way junior timer | |
| 9 | 9***0 | Connector 2 way junior timer | |
| 9 | 9***1 | Lead fly 1mm Econoseal | |
| 9 | 9***2 | Lead fly 1.5mm Econoseal | |
| 10 | 7***8 | Connector weatherpack cavity seal, green Packard | |
| 10 | 7***5 | Plug DUMMY Econoseal | |
| 10 | 7***7 | Plug dummy AMP | |
| 11 | 7***8 | Terminal | |
| 11 | 7***9 | Terminal | |
| 11 | 7***0 | Terminal | |
| 12 | 7***2 | Housing illuminated switch bulb holder, SWF | |
| 13 | 7***3 | Housing ignition switch plug Merit | |
| 13 | 7***3 | Housing ignition switch plug Merit | |
| 14 | 8***0 | Heater assembly butane | |
| 15 | 8***9 | Tool crimp | |
| 16 | 8***9 | Tool pin/receptcal removal (power) ITT | |
| 17 | 8***0 | Tool pin/receptical removal (signal) ITT | |
| 18 | 8***1 | Harness link |
