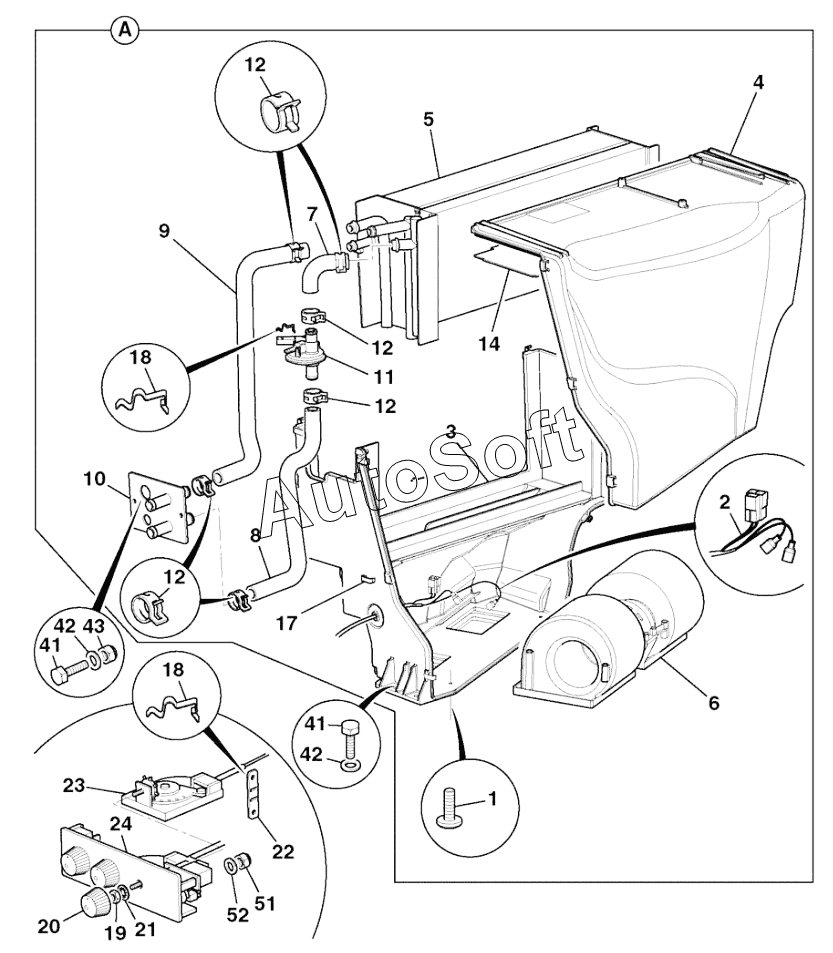

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). HEATER ASSEMBLY (From: M0982925)
-1/312.gif)
A
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
14
17
18
18
19
20
21
22
23
24
41
41
42
42
43
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Screw | |
| 10 | 3***4 | Plate bulkhead | |
| 11 | 2***9 | Valve water | |
| 12 | 3***9 | Clip hose clip | |
| 14 | 9***4 | Seal heater | |
| 15 | 9***3 | Seal heater | |
| 16 | 9***2 | Seal heater | |
| 17 | 9***7 | Clip case | |
| 18 | 8***3 | Clip cable | |
| 19 | 9***0 | Nut | |
| 2 | 9***1 | Harness heater | |
| 20 | 3***0 | Knob Blower A/C | |
| 21 | 3***2 | Washer Star | |
| 22 | 3***7 | Plate Clip | |
| 23 | 3***7 | Cable heater control | |
| 24 | 1***6 | Switch controler assembly heater | |
| 24A | 3***3 | Panel Heater Control Backing | |
| 24B | 9***3 | Switch rotary, 4 position | |
| 25 | 3***0 | Grille fresh air | |
| 3 | 9***9 | Housing | |
| 4 | 9***0 | Cover | |
| 41 | 1***Z | Setscrew | |
| 42 | 1***Z | Washer | |
| 43 | 1***Z | Nut Self Lock | |
| 5 | 3***2 | Coil heater | |
| 51 | 1***Z | Nut | |
| 52 | 1***Z | Washer | |
| 6 | 3***5 | Blower heater | |
| 6A | 7***2 | Resistor | |
| 7 | 9***0 | Elbow 90 deg Hose, heater | |
| 8 | 9***9 | Hose heater inlet | |
| 9 | 9***8 | Hose heater outlet | |
| A | 1***9 | Heater unit assembly |
