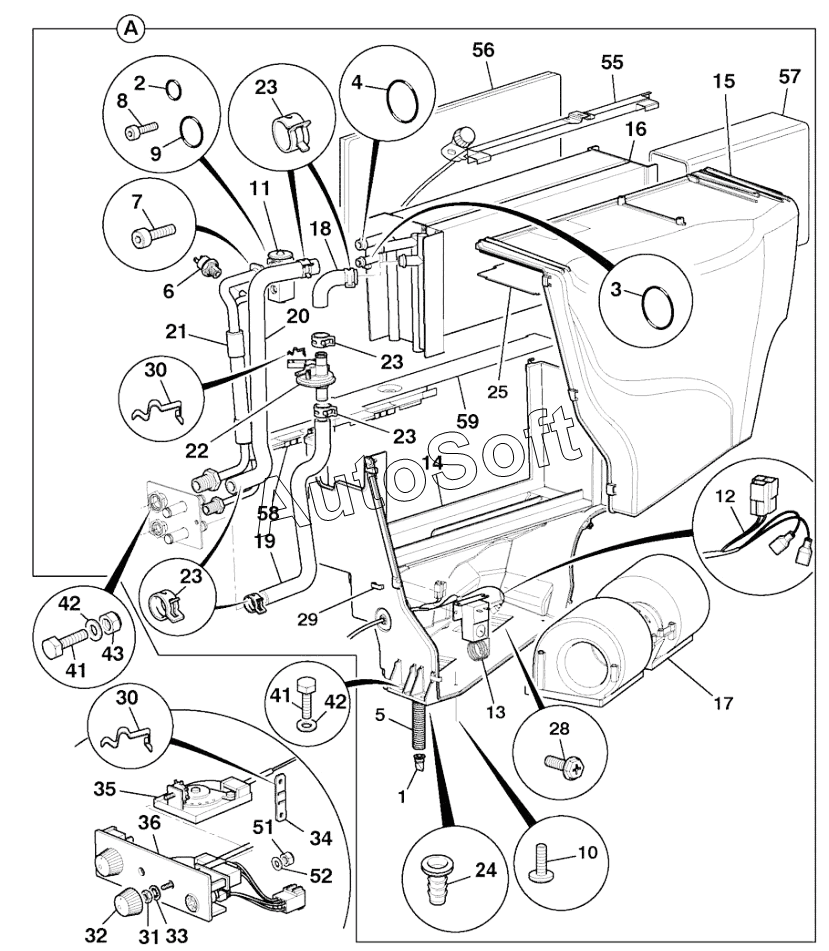

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). AIR CONDITIONING ASSEMBLY (From: M0983102)
-1/317.gif)
A
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
23
23
24
25
29
30
30
31
32
33
34
35
36
41
41
42
42
43
51
52
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Valve check | |
| 10 | 3***5 | Screw | |
| 11 | 9***8 | Valve Expansion TXV | |
| 12 | 9***7 | Harness A/C | |
| 13 | 3***5 | Thermostat | |
| 13 | 7***0 | Switch Thermostat | |
| 13A | 3***6 | Screw | |
| 14 | 9***9 | Housing | |
| 15 | 9***0 | Cover | |
| 16 | 3***6 | Coil Heater combi | |
| 17 | 3***5 | Blower heater | |
| 17A | 7***2 | Resistor | |
| 18 | 9***0 | Elbow 90 deg Hose, heater | |
| 19 | 9***9 | Hose heater inlet | |
| 2 | 9***0 | O-Ring | |
| 20 | 9***8 | Hose heater outlet | |
| 21 | 9***6 | Pipe A/C to TXV bulkhead | |
| 22 | 2***9 | Valve water | |
| 23 | 3***9 | Clip hose clip | |
| 24 | 8***1 | Nipple drain | |
| 25 | 9***4 | Seal heater | |
| 26 | 9***3 | Seal heater | |
| 27 | 9***2 | Seal heater | |
| 29 | 9***7 | Clip case | |
| 3 | 9***0 | O-Ring | |
| 30 | 8***3 | Clip cable | |
| 31 | 9***0 | Nut | |
| 32 | 3***0 | Knob Blower A/C | |
| 33 | 3***2 | Washer Star | |
| 34 | 3***7 | Plate Clip | |
| 35 | 3***7 | Cable heater control | |
| 36 | 1***9 | Panel aircon controller | |
| 36A | 3***3 | Panel includes push switch | |
| 36B | 9***3 | Switch rotary, 4 position | |
| 36C | 9***3 | Switch push button, air conditioning | |
| 37 | 3***0 | Grille fresh air | |
| 4 | 9***0 | O-Ring | |
| 41 | 1***Z | Setscrew | |
| 42 | 1***Z | Washer | |
| 43 | 1***Z | Nut Self Lock | |
| 44 | 3***4 | Plate bulkhead | |
| 5 | 9***1 | Hose heater drain | |
| 51 | 1***Z | Nut | |
| 52 | 1***Z | Washer | |
| 55 | 3***1 | Bracket assembly top | |
| 55A | 3***6 | Screw | |
| 56 | 3***2 | Filter air con, pleated | |
| 57 | 3***3 | Gasket evaporator | |
| 58 | 3***4 | Bracket lower | |
| 59 | 9***6 | Plate drain | |
| 6 | 9***0 | Switch binary A/C | |
| 7 | 1***Z | Capscrew | |
| 8 | 1***Z | Screw set | |
| 9 | 9***9 | Seal | |
| A | 1***0 | Evaporator assembly aircon unit |
