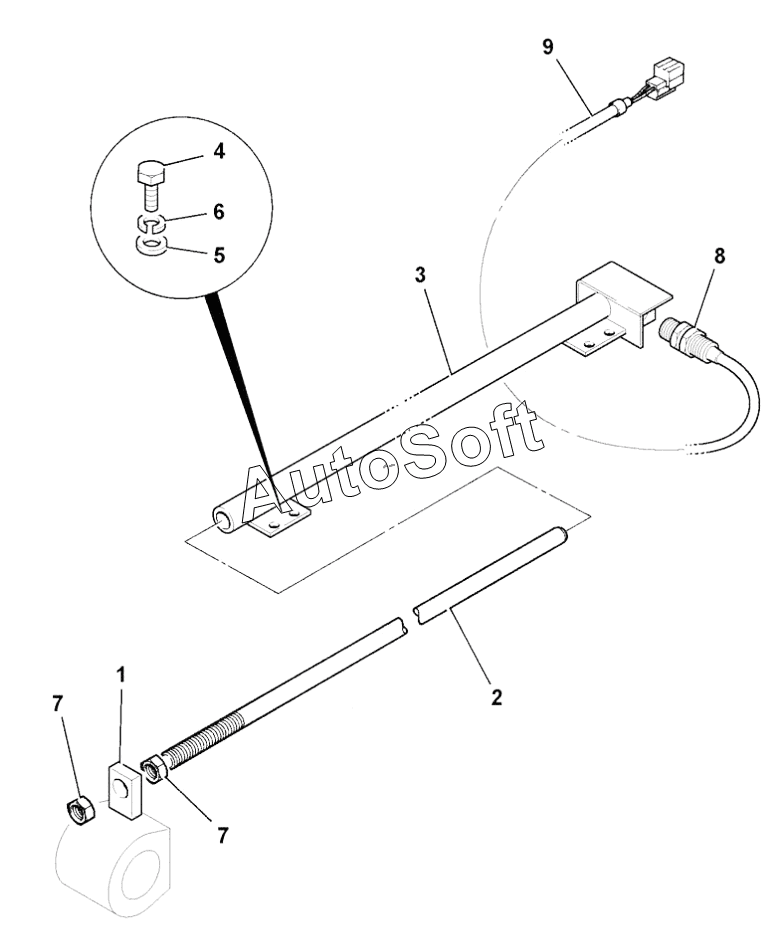

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). CONTROL SHOVEL RESET
-1/353.gif)
1
2
3
4
5
6
7
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Lug | |
| 2 | 3***2 | Rod shovel reset | |
| 20 | 7***0 | Switch | |
| 21 | 7***5 | Cover return to dig switch soft touch | |
| 22 | 7***1 | Panel | |
| 23 | 7***5 | Actuator Switch Shovel Reset | |
| 3 | 5***2 | Housing switch loader shovel reset | |
| 4 | 8***0 | Capscrew | |
| 5 | 1***Z | Washer | |
| 6 | 1***Z | Washer | |
| 7 | 1***Z | Nut thin | |
| 8 | 7***5 | Switch proximity shovel reset | |
| 9 | 7***6 | Harness c/w inline diode | |
| A | 9***2 | Kit-attachment shovel reset 3cx, 4cx |
