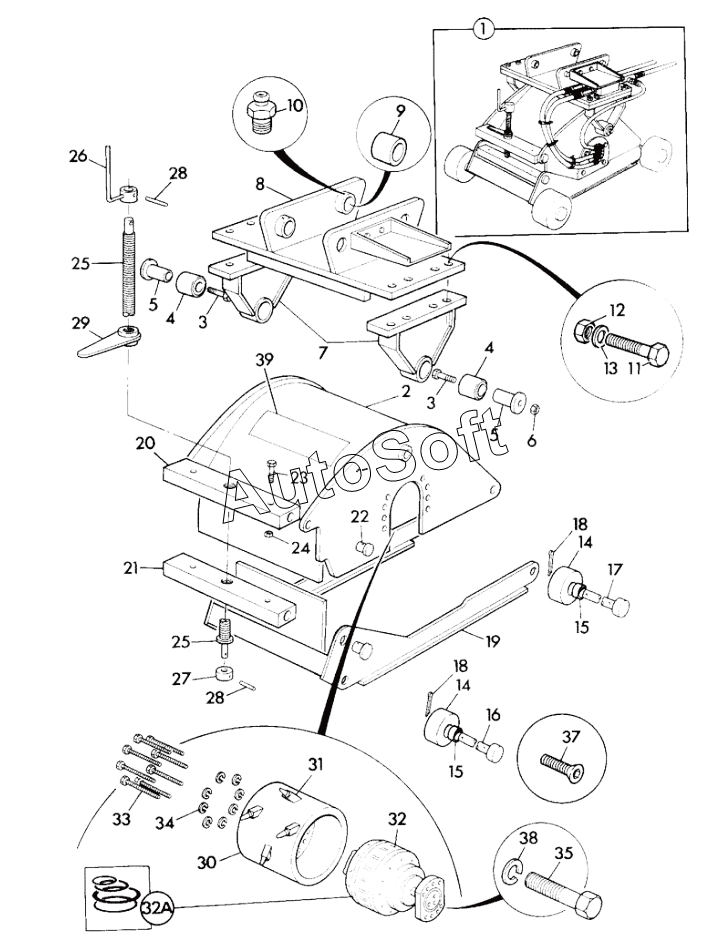

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). PATCH PLANER, 400MK2
-1/91.gif)
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
18
19
20
21
22
23
24
25
25
26
27
28
28
29
30
31
32
32A
33
34
35
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Attachment patch planer | |
| 10 | 9***1 | Nipple grease | |
| 11 | 1***Z | Bolt | |
| 12 | 1***Z | Nut | |
| 13 | 1***Z | Washer spring | |
| 14 | 9***8 | Wheel | |
| 15 | 9***5 | Bush | |
| 16 | 9***9 | Pin axle pivot front | |
| 17 | 9***0 | Pin axle pivot rear | |
| 18 | 2***6 | Pin split | |
| 19 | 9***6 | Bracket skid, right hand | |
| 2 | 9***5 | Body | |
| 20 | 9***8 | Beam adjusting, upper | |
| 21 | 9***7 | Beam adjusting, lower | |
| 22 | 9***9 | Pin adjusting beam | |
| 23 | 1***Z | Bolt | |
| 24 | 1***Z | Nut | |
| 25 | 9***2 | Screw adjusting | |
| 26 | 9***4 | Handle | |
| 27 | 9***0 | Collar | |
| 28 | 9***1 | Pin | |
| 29 | 9***3 | Handle locking | |
| 3 | 1***Z | Bolt | |
| 30 | 9***5 | Drum | |
| 31 | 9***1 | Tool asphalt pick | |
| 32 | 9***6 | Motor hydraulic | |
| 32A | 9***6 | Kit-repair hyd motor | |
| 33 | 1***0 | Screw Cap | |
| 34 | 9***4 | Washer | |
| 35 | 9***2 | Bolt | |
| 37 | 9***3 | Bolt | |
| 38 | 9***5 | Washer | |
| 4 | 9***3 | Bush | |
| 5 | 9***4 | Pin pivot | |
| 6 | 1***Z | Nut | |
| 7 | 9***2 | Bracket carridge | |
| 8 | 9***1 | Bracket hanger | |
| 9 | G***0 | Bush Pivot |
